• 品       牌：TI(德州仪器)
• 型       号： DRV8316CTQRGFRQ1
  点击复制
• 商品编号： G12341593
  点击复制

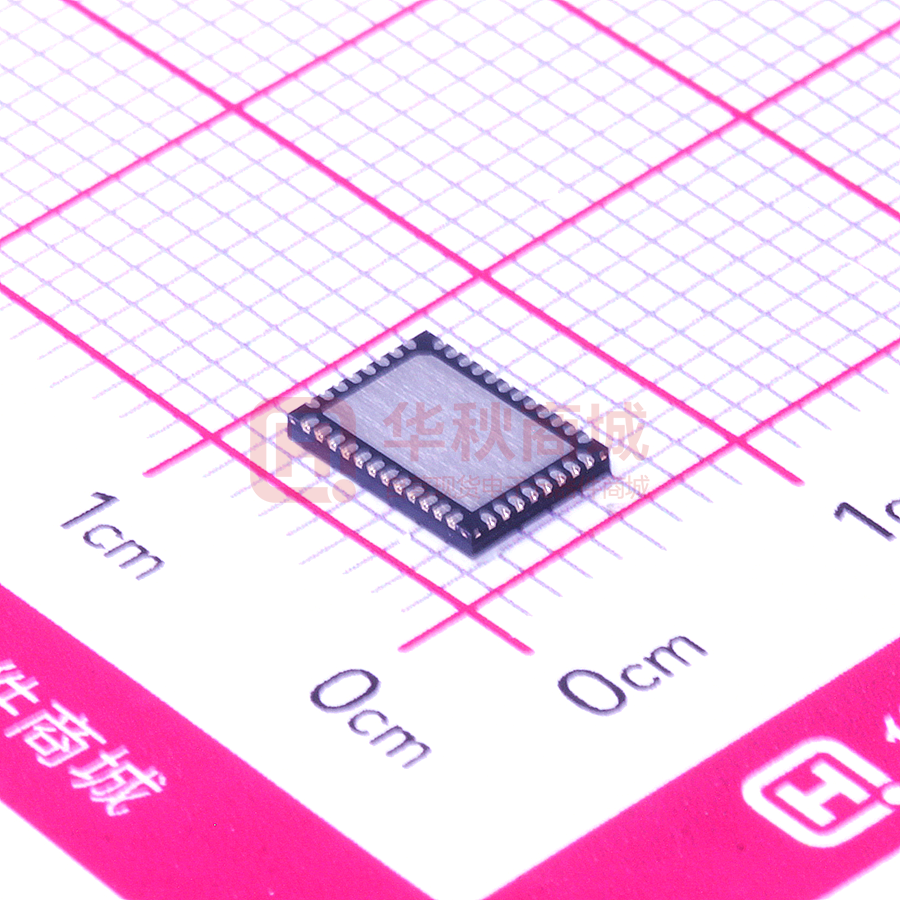

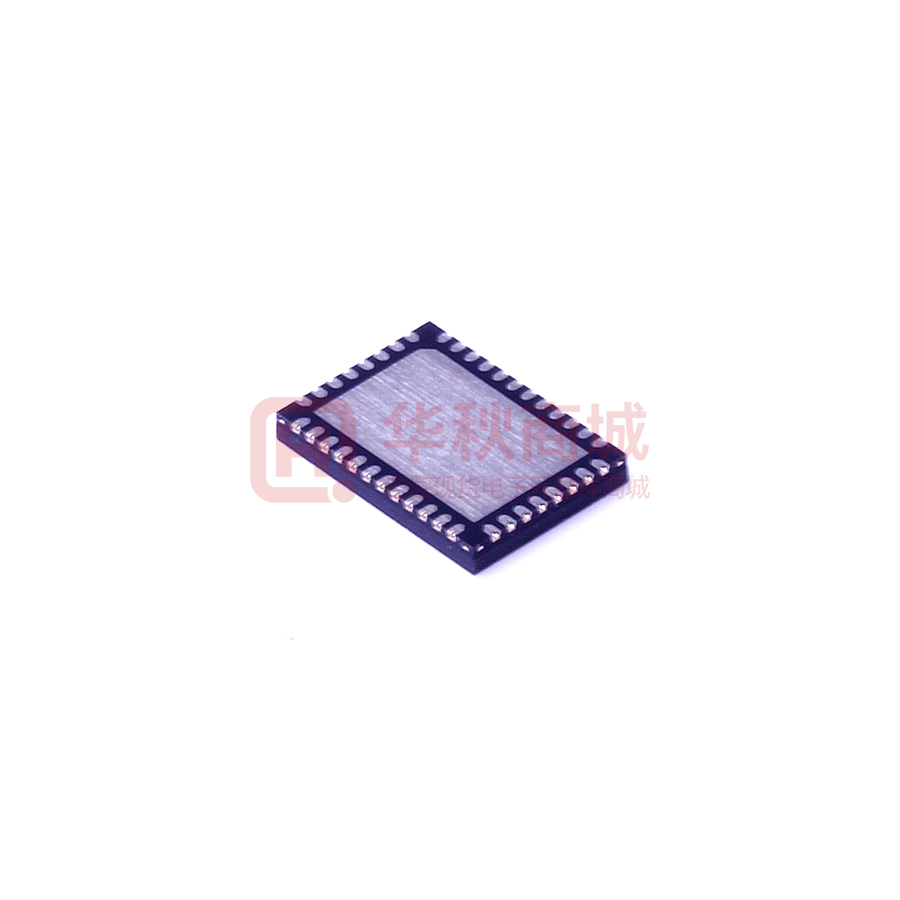

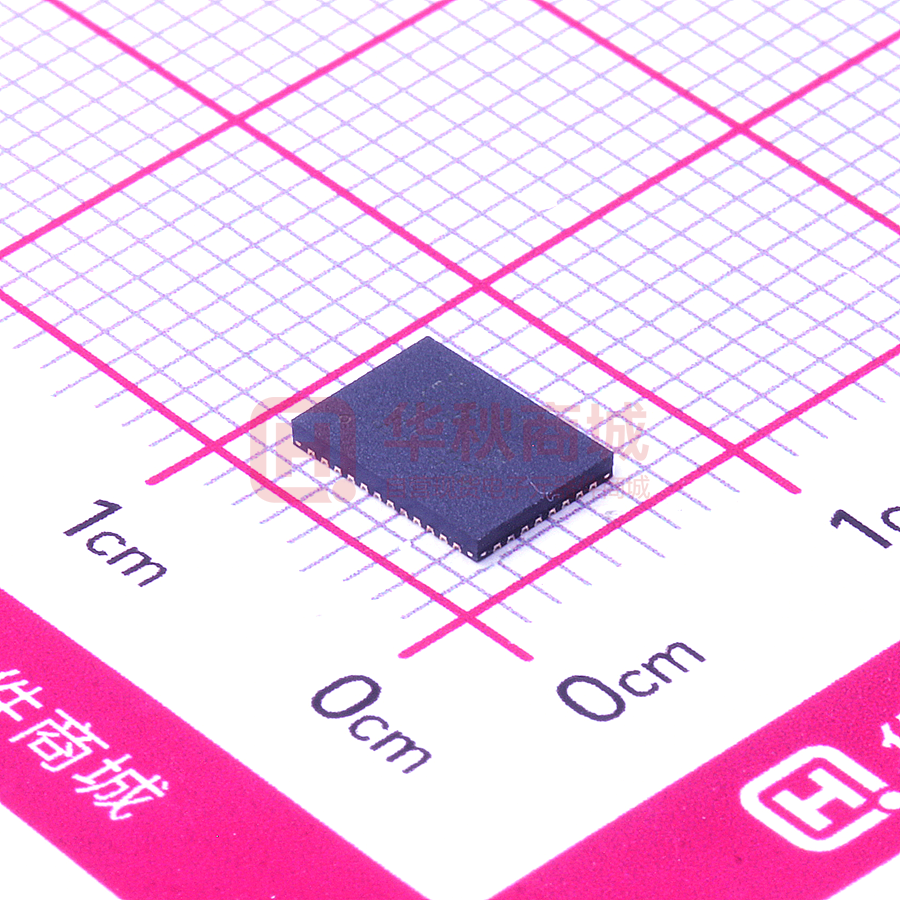

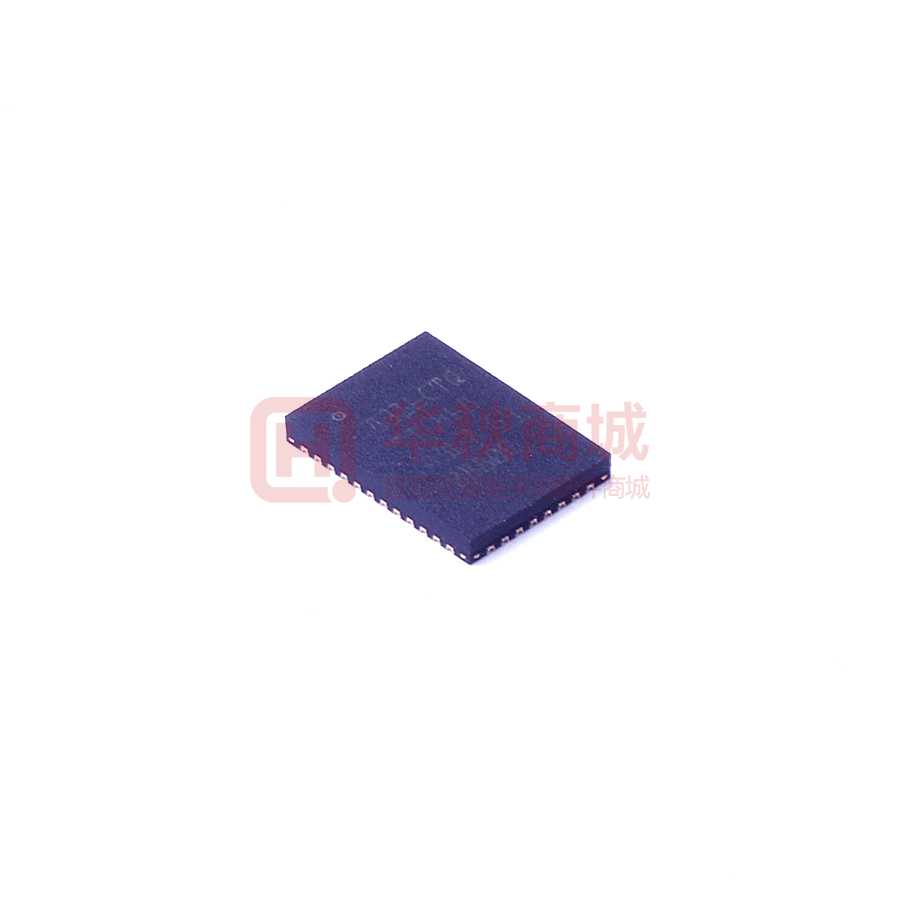

• 封装规格： VQFN40_7X5MM
  点击复制
• 商品描述： DRV8316C-Q1集成了三个H桥，绝对最大耐压能力为40 V，导通电阻RDS(ON)极低，仅为95 mΩ（高端 + 低端），可为12 V汽车无刷直流电机提供高功率驱动能力。DRV8316C-Q1具备集成式电流感应功能，无需外部检测电阻。DRV8316C-Q1集成了电源管理电路，包括电压可调的降压稳压器（3.3 V / 5 V，200 mA）和低压差线性稳压器（LDO，3.3 V / 30 mA），可用于为外部电路供电。DRV8316C-Q1提供可配置的6倍或3倍PWM控制方案，可配合外部微控制器实现有感或无感磁场定向控制（FOC）、正弦控制或梯形控制。DRV8316C-Q1能够驱动高达200 kHz的PWM频率。DRV8316C-Q1可通过SPI（DRV8316CR-Q1）或引脚（DRV8316CT-Q1）进行高度配置，PWM模式、压摆率、过流保护（OCP）电平、电流感应增益等均为可配置特性。DRV8316C-Q1集成了多项保护功能，包括电源欠压锁定（UVLO）、过压保护（OVP）、电荷泵欠压（CPUV）、过流保护（OCP）、过温警告（OTW）和过温关断（OTSD），可保护器件、电机和系统免受故障影响。故障状态通过nFAULT引脚指示。 DRV8316C-Q1集成了三个H桥，绝对最大耐压能力为40 V，导通电阻RDS(ON)极低，仅为95 mΩ（高端 + 低端），可为12 V汽车无刷直流电机提供高功率驱动能力。DRV8316C-Q1具备集成式电流感应功能，无需外部检测电阻。DRV8316C-Q1集成了电源管理电路，包括电压可调的降压稳压器（3.3 V / 5 V，200 mA）和低压差线性稳压器（LDO，3.3 V / 30 mA），可用于为外部电路供电。DRV8316C-Q1提供可配置的6倍或3倍PWM控制方案，可配合外部微控制器实现有感或无感磁场定向控制（FOC）、正弦控制或梯形控制。DRV8316C-Q1能够驱动高达200 kHz的PWM频率。DRV8316C-Q1可通过SPI（DRV8316CR-Q1）或引脚（DRV8316CT-Q1）进行高度配置，PWM模式、压摆率、过流保护（OCP）电平、电流感应增益等均为可配置特性。DRV8316C-Q1集成了多项保护功能，包括电源欠压锁定（UVLO）、过压保护（OVP）、电荷泵欠压（CPUV）、过流保护（OCP）、过温警告（OTW）和过温关断（OTSD），可保护器件、电机和系统免受故障影响。故障状态通过nFAULT引脚指示。
