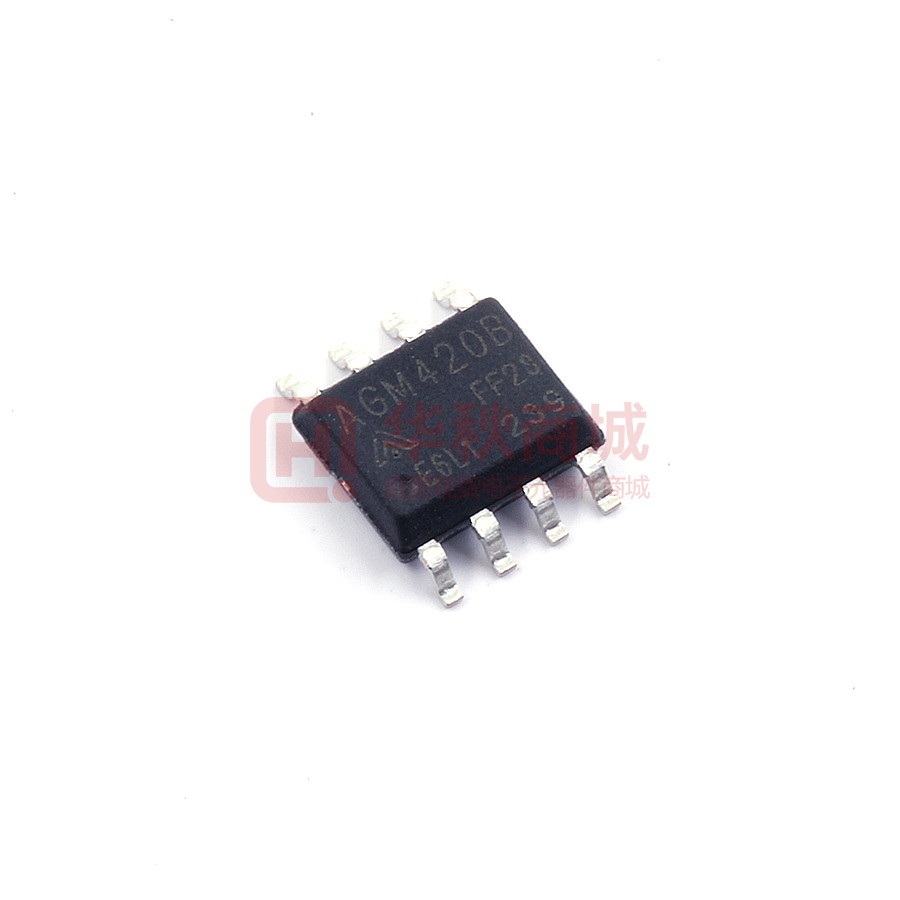

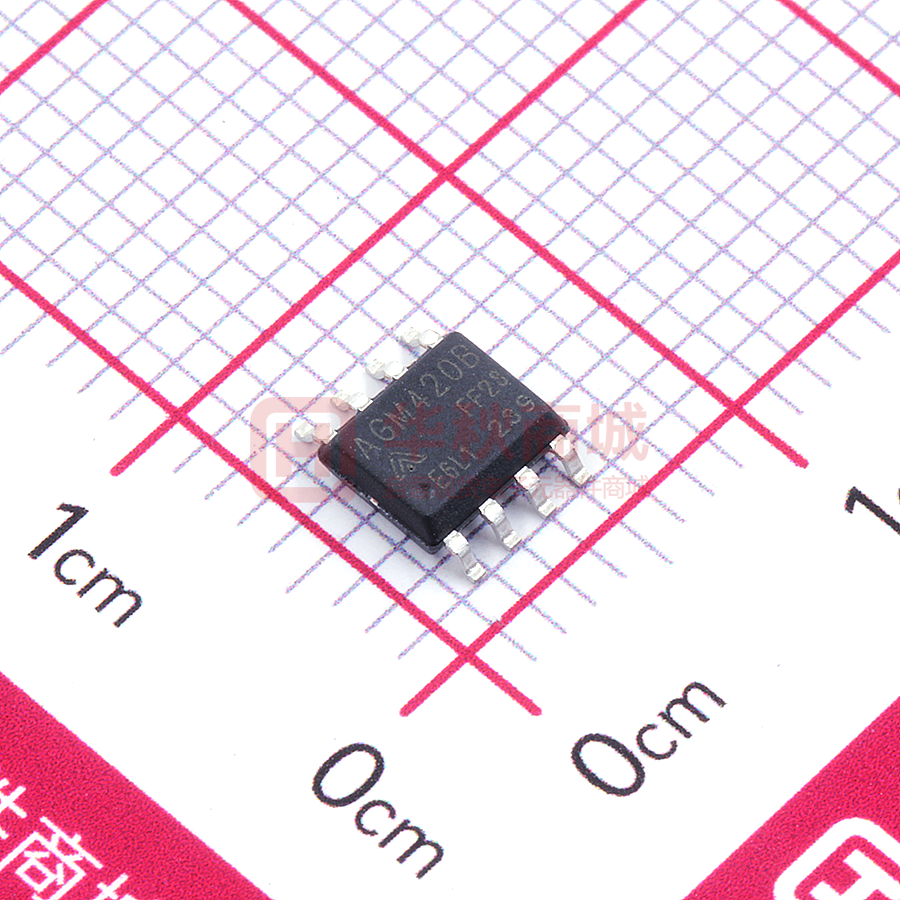

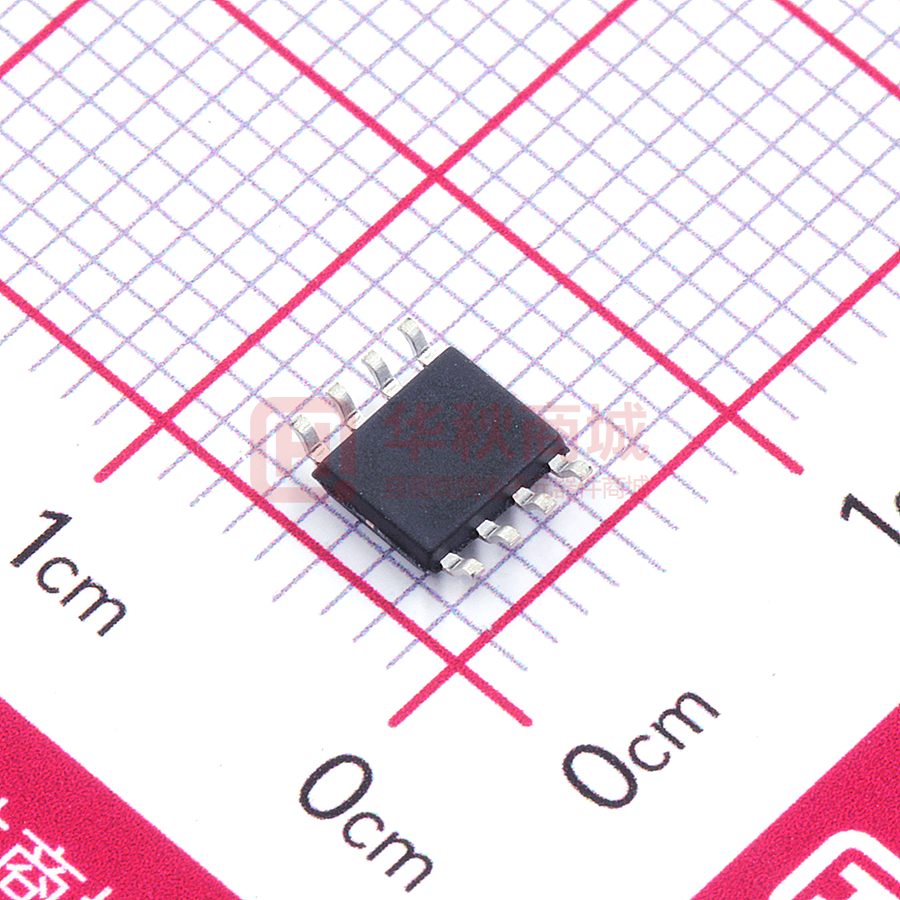

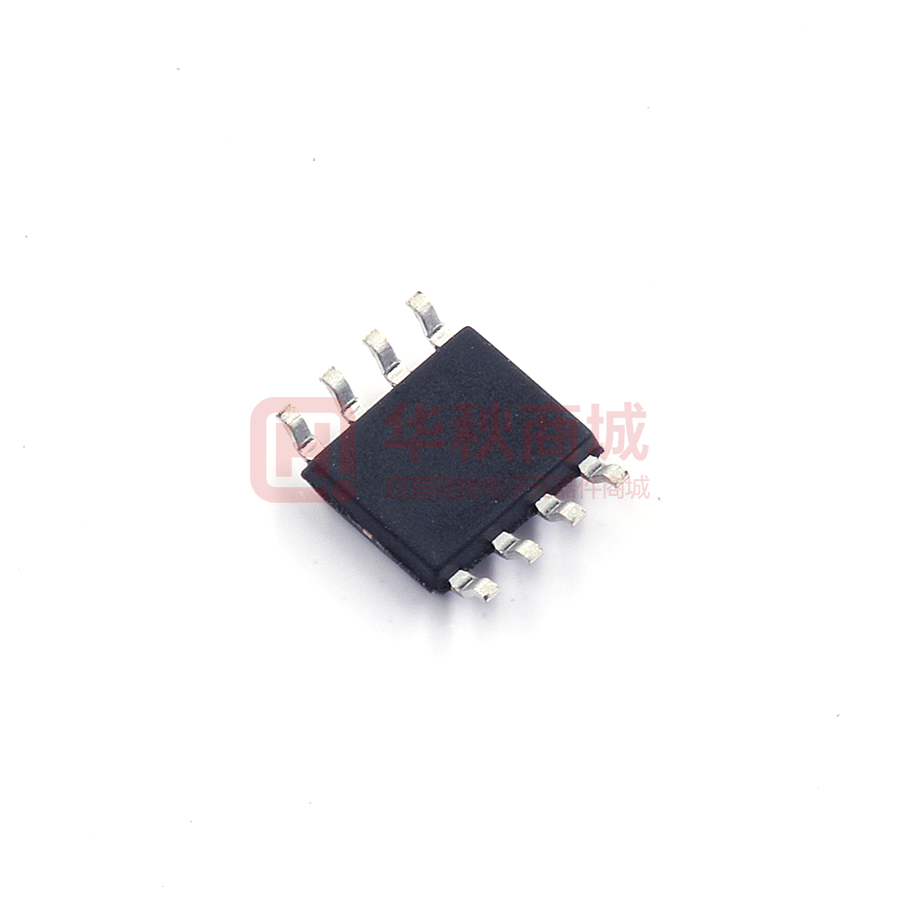

MOSFETs AGMSEMI AGM420MBA
- 品 牌：AGMSEMI(芯控源)
- 型 号： AGM420MBA
- 商品编号： G6605289
- 封装规格： SOP8_150MIL
- 商品描述： MOS管 N-Channel,P-Channel VDS=40V,-40V VGS=±20V ID=7.6A,-6.8A RDS(ON)=16mΩ,42mΩ@10V SOP8_150MIL
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOP8_150MIL | |
零件状态 | Active | |
安装类型 | SMT | |
工作温度 | -55℃~+150℃ | |
漏源电压(Vdss) | 40V | |
不同 Id，Vgs时的 RdsOn（最大值） | 16mΩ,42mΩ | |
阈值电压 | 1.6V,-1.5V | |
连续漏极电流 | 7.6A,6.8A | |
输入电容 | 516pF,750pF | |
类型 | 1个N沟道+1个P沟道 | |
原始制造商 | AGMSEMI Semiconductor Technology Co., Ltd. | |
原产国家 | China | |
长x宽/尺寸 | 4.90 x 3.90mm | |
高度 | 1.70mm | |
存储温度 | -55℃~+150℃ | |
元件生命周期 | Active | |
极性 | N-沟道,P-沟道 | |
击穿电压 | 40V,-40V | |
栅极源极击穿电压 | ±20V | |
反向传输电容Crss | 43pF,64pF | |
额定功率 | 2.5W | |
功率耗散 | 2.6W | |
导通电阻(RDS(on)@Vgs,Id) | 18mΩ;40mΩ | |
| 查找近似商品 | ||
商品介绍
MOS管 N-Channel,P-Channel VDS=40V,-40V VGS=±20V ID=7.6A,-6.8A RDS(ON)=16mΩ,42mΩ@10V SOP8_150MIL
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型
- 型号推荐
- 最新产品推荐
- 品牌分类
| ON品牌的MOSFETsON品牌的晶体管OTHER品牌的MOSFETsOTHER品牌的晶体管Infineon品牌的MOSFETsInfineon品牌的晶体管Ruichips品牌的MOSFETsRuichips品牌的晶体管NCE品牌的MOSFETsNCE品牌的晶体管IXYS品牌的MOSFETsIXYS品牌的晶体管 |
AGM420MBA 由 AGMSEMI 设计生产,在 华秋商城 现货销售,并且可以通过 等渠道进行代购。 AGM420MBA 价格参考￥ 0.6194 。 AGMSEMI AGM420MBA 封装/规格： SOP8_150MIL, MOS管 N-Channel,P-Channel VDS=40V,-40V VGS=±20V ID=7.6A,-6.8A RDS(ON)=16mΩ,42mΩ@10V SOP8_150MIL。你可以下载 AGM420MBA 中文资料、引脚图、Datasheet数据手册功能说明书，资料中有 MOSFETs 详细引脚图及功能的应用电路图电压和使用方法及教程
