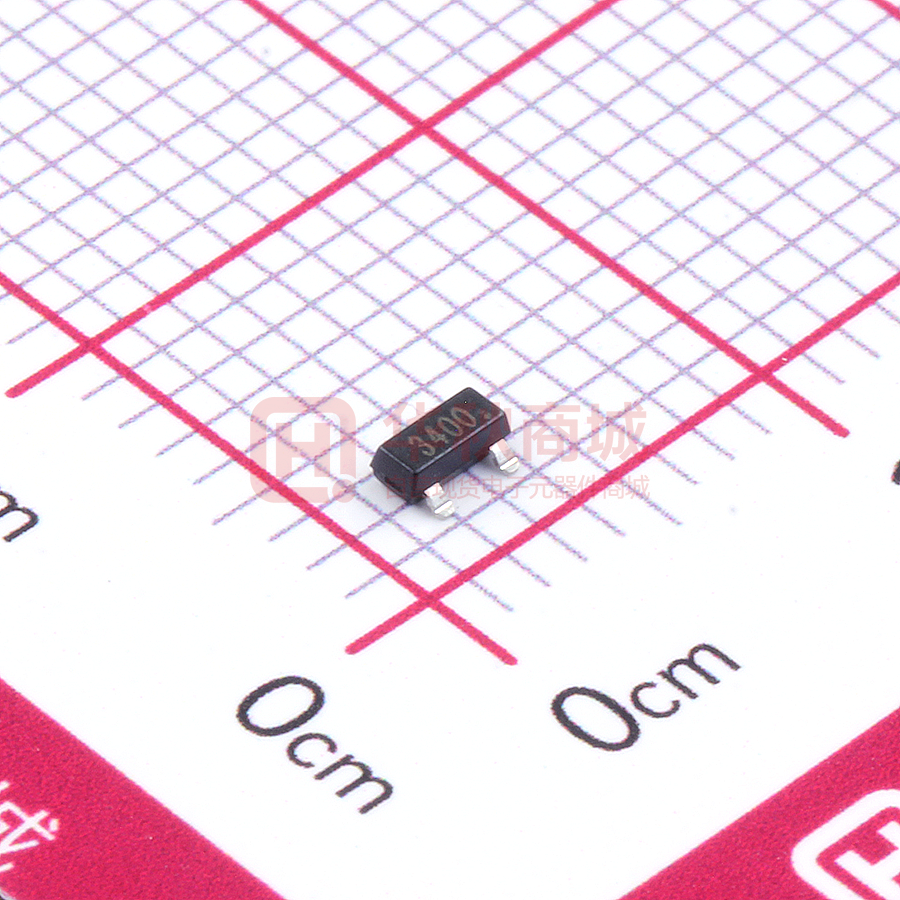

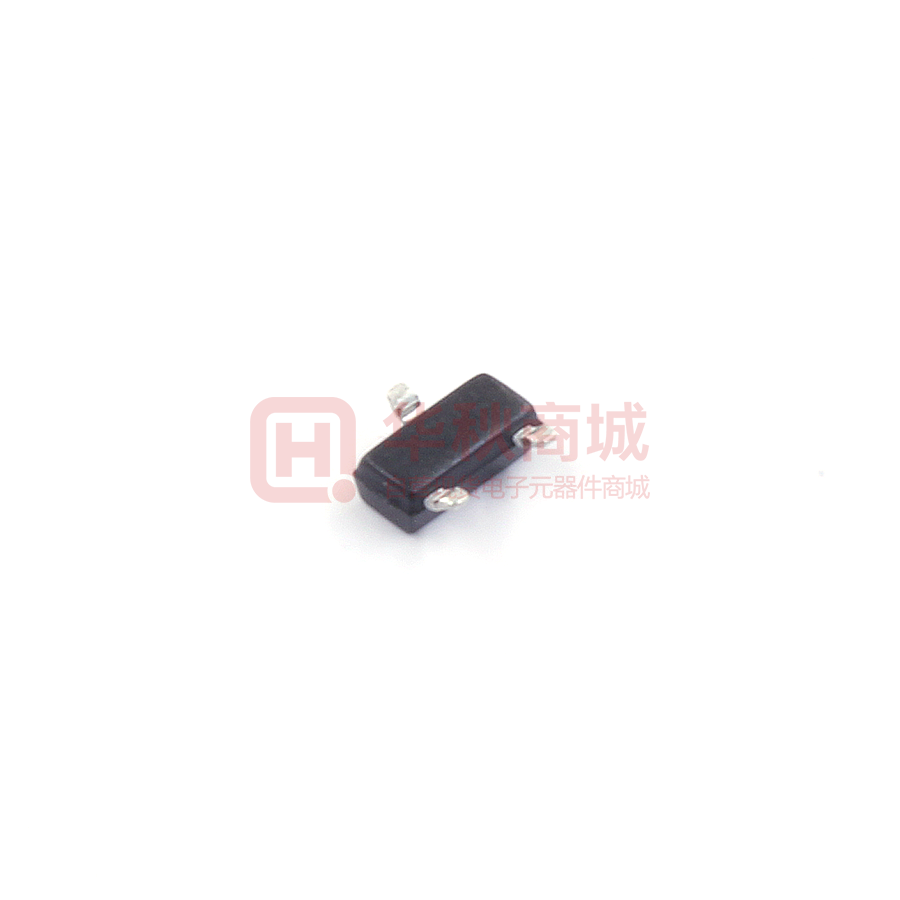

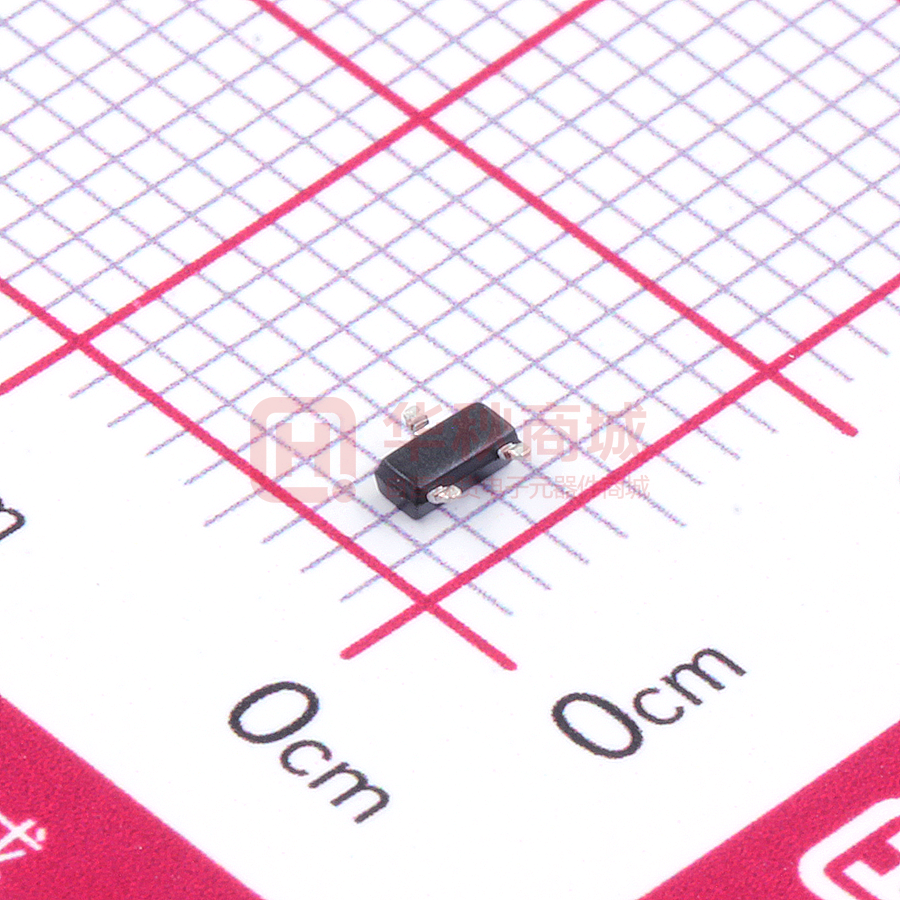

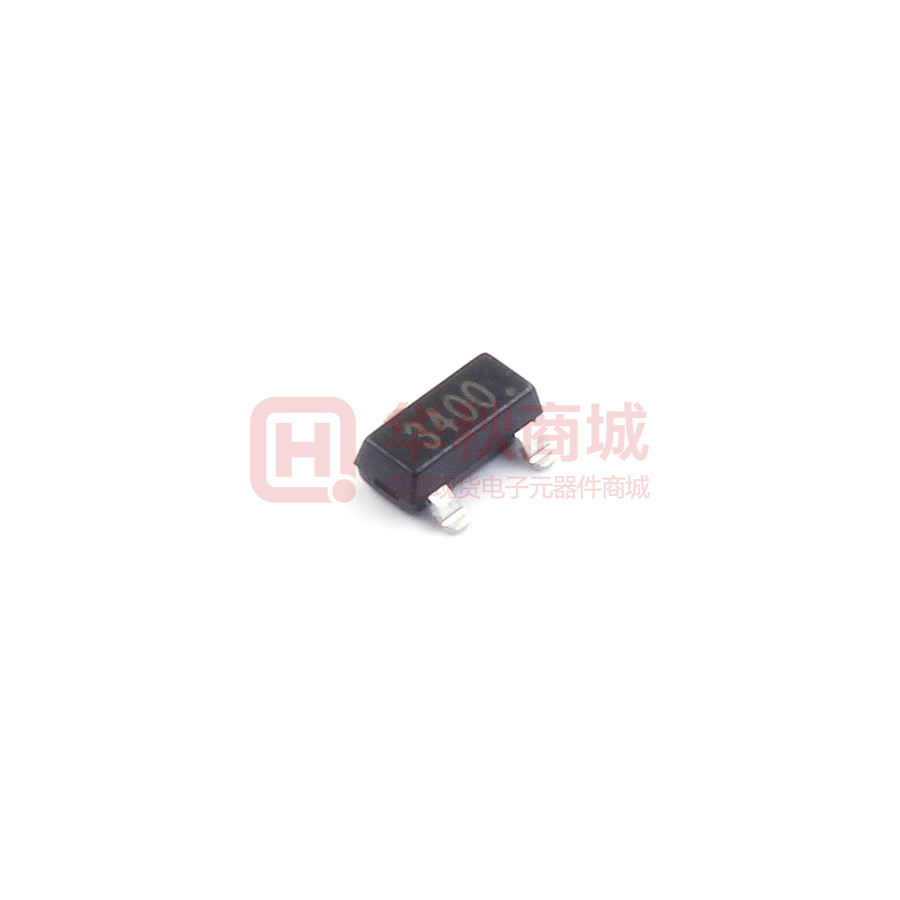

MOSFETs YANGJIE YJL3400A
- 品 牌：YANGJIE(扬杰科技)
- 型 号： YJL3400A
- 商品编号： G6543879
- 封装规格： SOT-23
- 商品描述： MOSFETs SOT23-3 N-Channel VDS=30V ID=5.6A PD=1.2W
- 商品详情
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOT-23 | |
零件状态 | Active | |
系列 | - | |
晶体管类型 | N沟道 | |
安装类型 | SMT | |
工作温度 | -55℃~+150℃ | |
漏源电压(Vdss) | 30V | |
不同 Id，Vgs时的 RdsOn（最大值） | 21mΩ | |
阈值电压 | 0.9V | |
栅极电荷(Qg) | 4.8nC | |
连续漏极电流 | 5.6A | |
配置 | 单路 | |
输入电容 | 535pF | |
类型 | 1个N沟道 | |
原始制造商 | Yangzhou Yangjie Electronic Technology Co., Ltd. | |
原产国家 | China | |
长x宽/尺寸 | 2.90 x 1.30mm | |
高度 | 1.15mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+150℃ | |
元件生命周期 | Active | |
极性 | N-沟道 | |
击穿电压 | 30V | |
消耗电流 | 1μA | |
栅极源极击穿电压 | ±12V | |
反向传输电容Crss | 36pF | |
充电电量 | 4.8nC | |
正向压降VF Min | 1V | |
额定功率 | 1.2W | |
功率耗散 | 1.2W | |
导通电阻(RDS(on)@Vgs,Id) | 27mΩ@10V,5.6A | |
| 查找近似商品 | ||
商品介绍
MOSFETs SOT23-3 N-Channel VDS=30V ID=5.6A PD=1.2W
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
