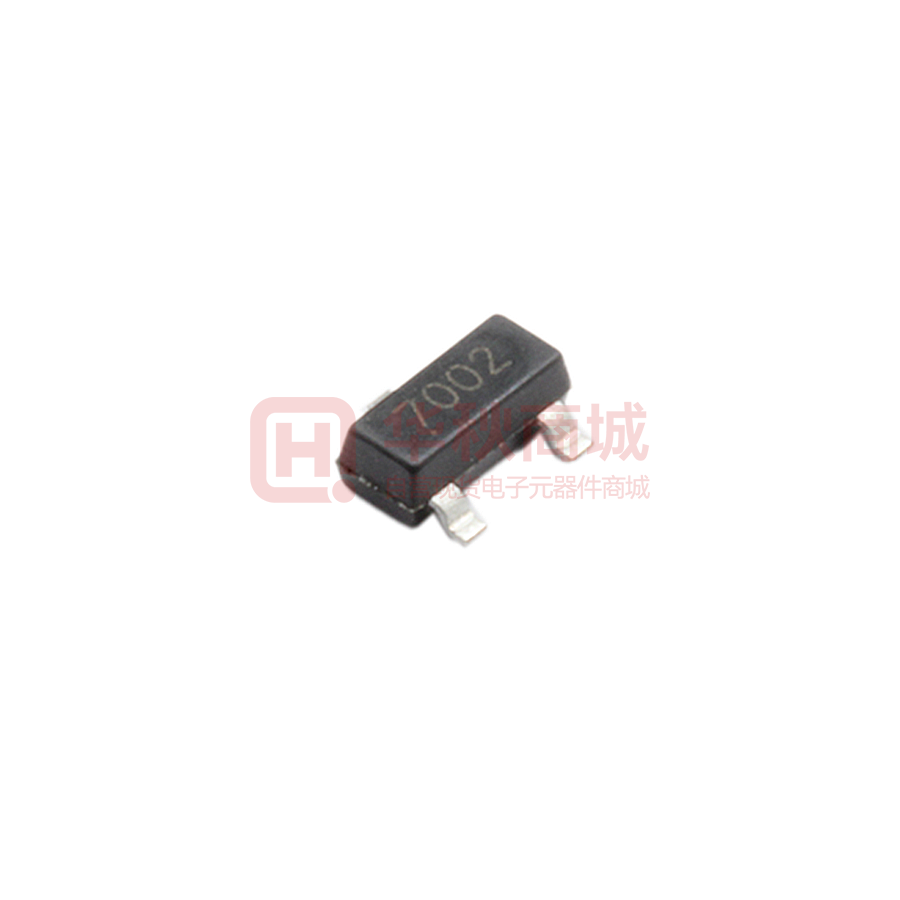

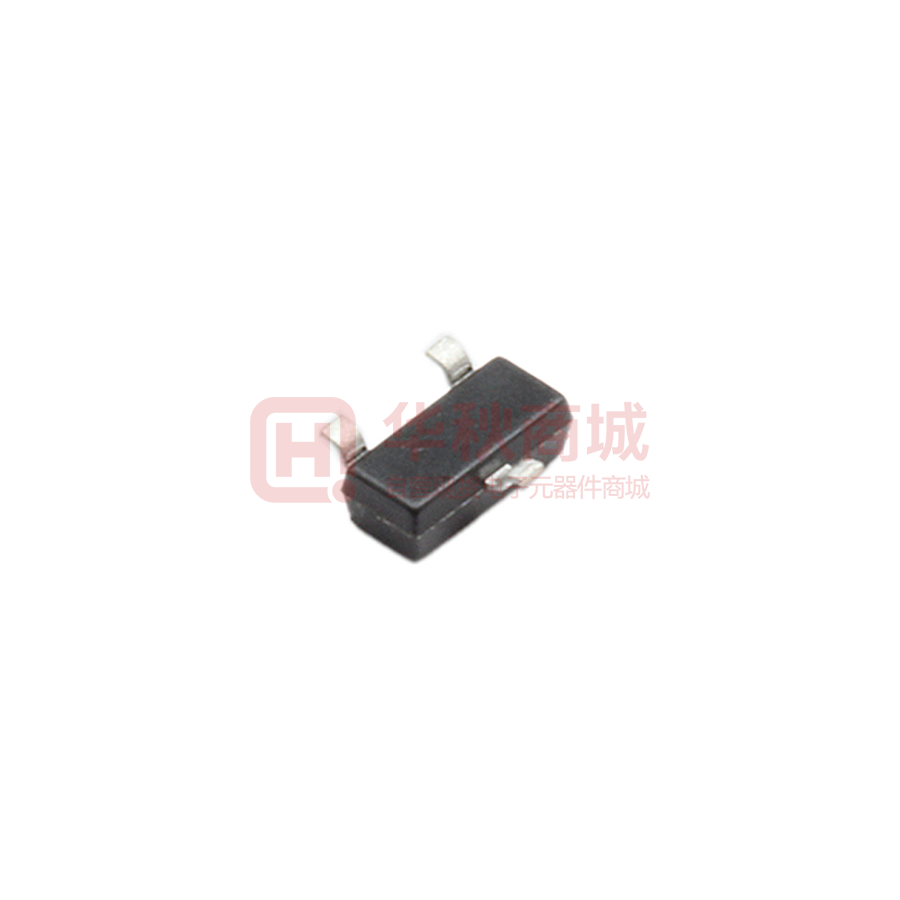

MOSFETs ON 2V7002KT1G
- 商品详情
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOT-23 | |
零件状态 | Active | |
系列 | Automotive,AEC-Q101 | |
是否无铅 | Yes | |
晶体管类型 | N沟道 | |
安装类型 | SMT | |
工作温度 | -55℃~+105℃ | |
湿气敏感性等级 (MSL) | 1（无限） | |
漏源电压(Vdss) | 60V | |
不同 Id，Vgs时的 RdsOn（最大值） | 1.6欧姆@500mA，10V | |
阈值电压 | 2.3V | |
栅极电荷(Qg) | 0.7nC | |
连续漏极电流 | 320mA | |
配置 | 单路 | |
输入电容 | 24.5pF | |
类型 | 1个N沟道 | |
原始制造商 | ON Semiconductor Inc. | |
原产国家 | America | |

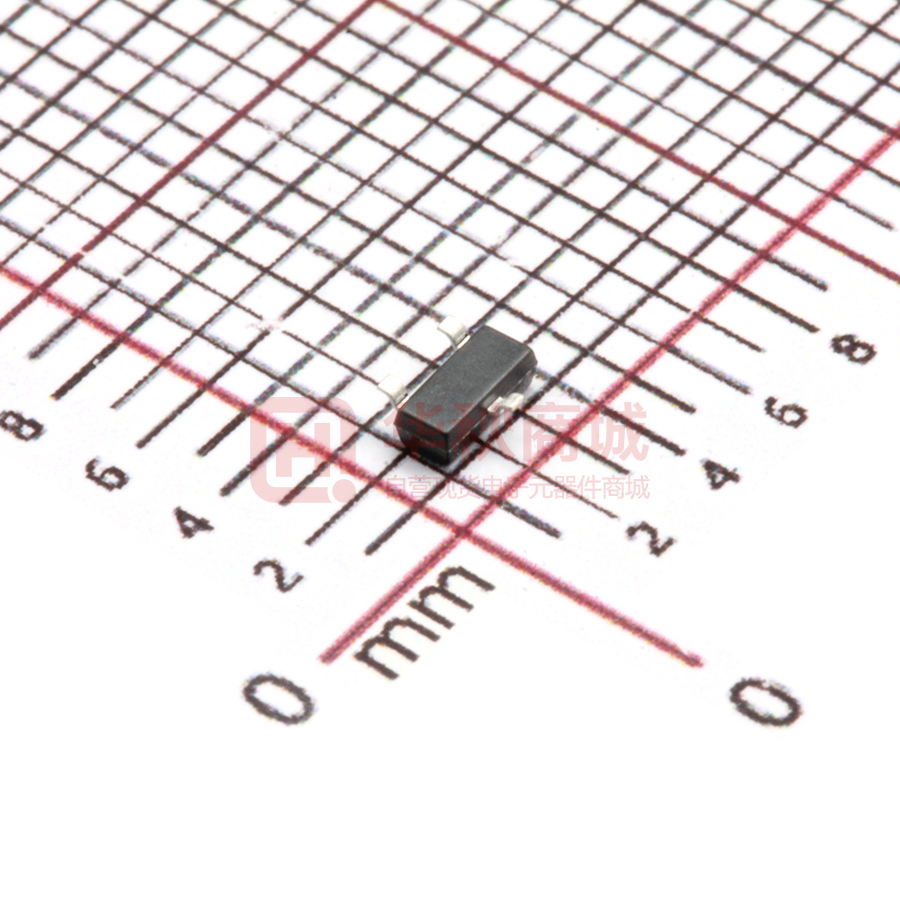

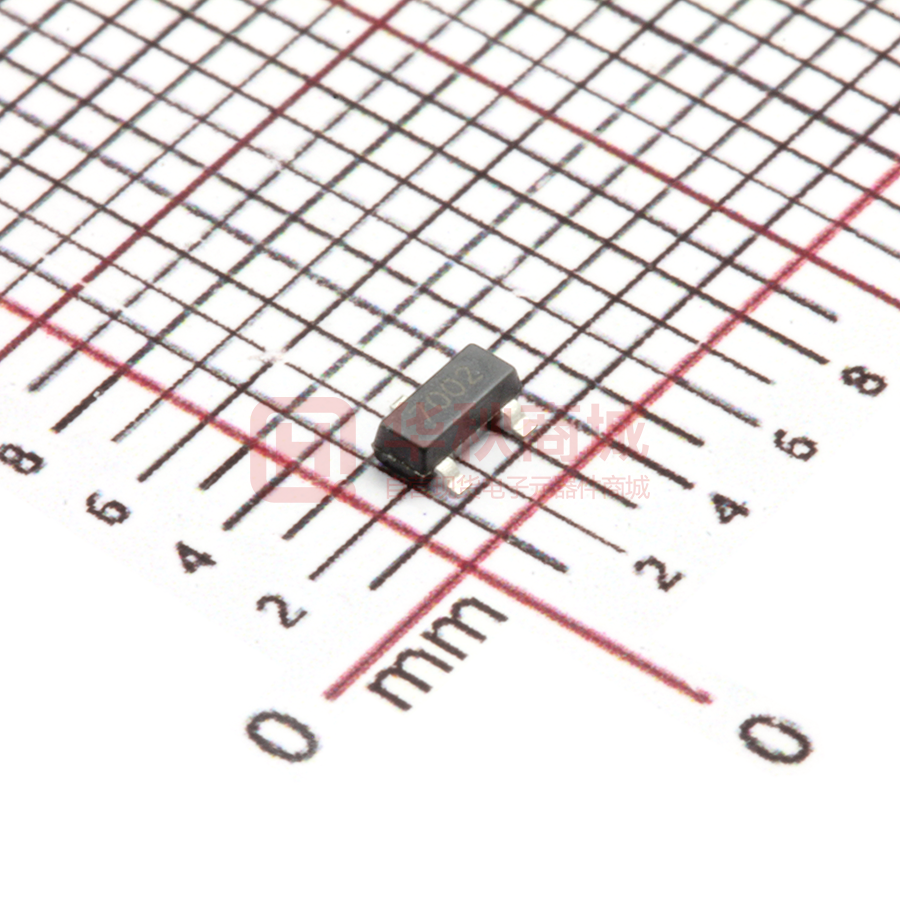

长x宽/尺寸 | 2.90 x 1.30mm | |
高度 | 1.00mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+105℃ | |
元件生命周期 | Active | |
极性 | N-沟道 | |
无卤 | Yes | |
击穿电压 | 60V | |
栅极源极击穿电压 | ±20V | |
反向传输电容Crss | 5pF | |
额定功率 | 300mW | |
功率耗散 | 300mW | |
导通电阻(RDS(on)@Vgs,Id) | 1.6Ω@10V,500mA | |
| 查找近似商品 | ||
商品介绍
MOS管 N-Channel VDS=60V VGS=±20V ID=380mA RDS(ON)=2.5Ω@4.5V SOT23-3
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型- 型号推荐
- 最新产品推荐
- 品牌分类
| ON品牌的MOSFETsON品牌的晶体管OTHER品牌的MOSFETsOTHER品牌的晶体管Infineon品牌的MOSFETsInfineon品牌的晶体管Ruichips品牌的MOSFETsRuichips品牌的晶体管NCE品牌的MOSFETsNCE品牌的晶体管IXYS品牌的MOSFETsIXYS品牌的晶体管 |
2V7002KT1G 由 ON 设计生产,在 华秋商城 现货销售,并且可以通过 chip1stopfutureelement14tme 等渠道进行代购。 2V7002KT1G 价格参考￥ 0.74177 。 ON 2V7002KT1G 封装/规格： SOT-23, MOS管 N-Channel VDS=60V VGS=±20V ID=380mA RDS(ON)=2.5Ω@4.5V SOT23-3。你可以下载 2V7002KT1G 中文资料、引脚图、Datasheet数据手册功能说明书，资料中有 MOSFETs 详细引脚图及功能的应用电路图电压和使用方法及教程
