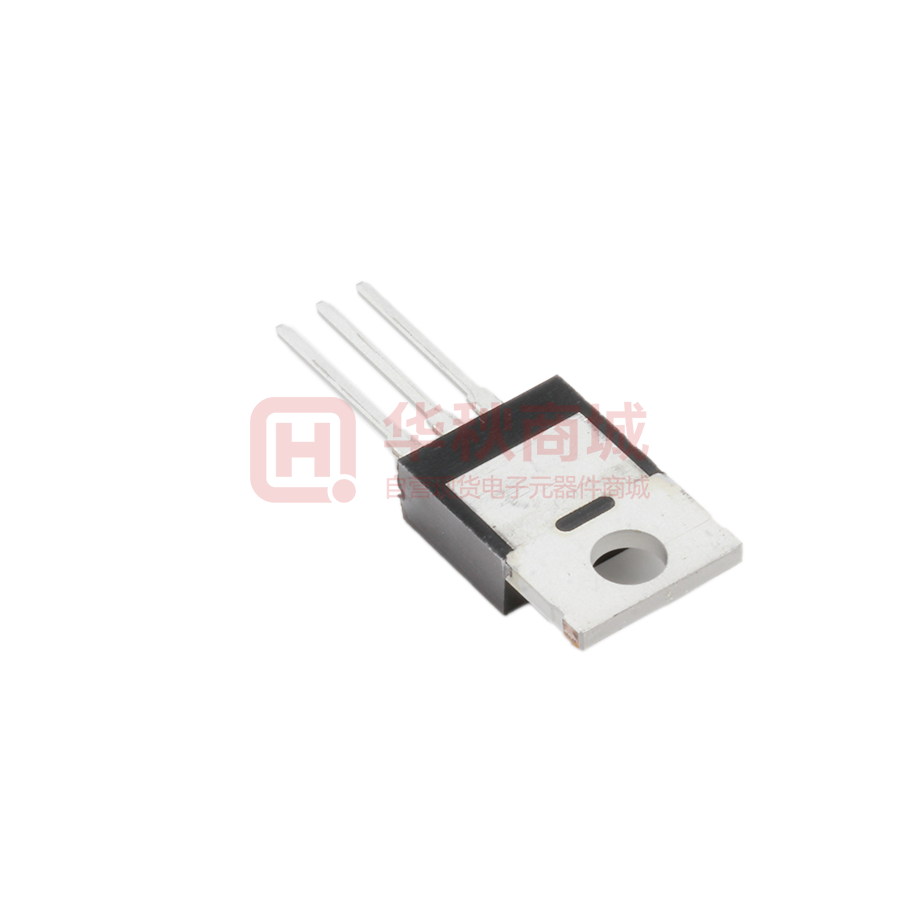

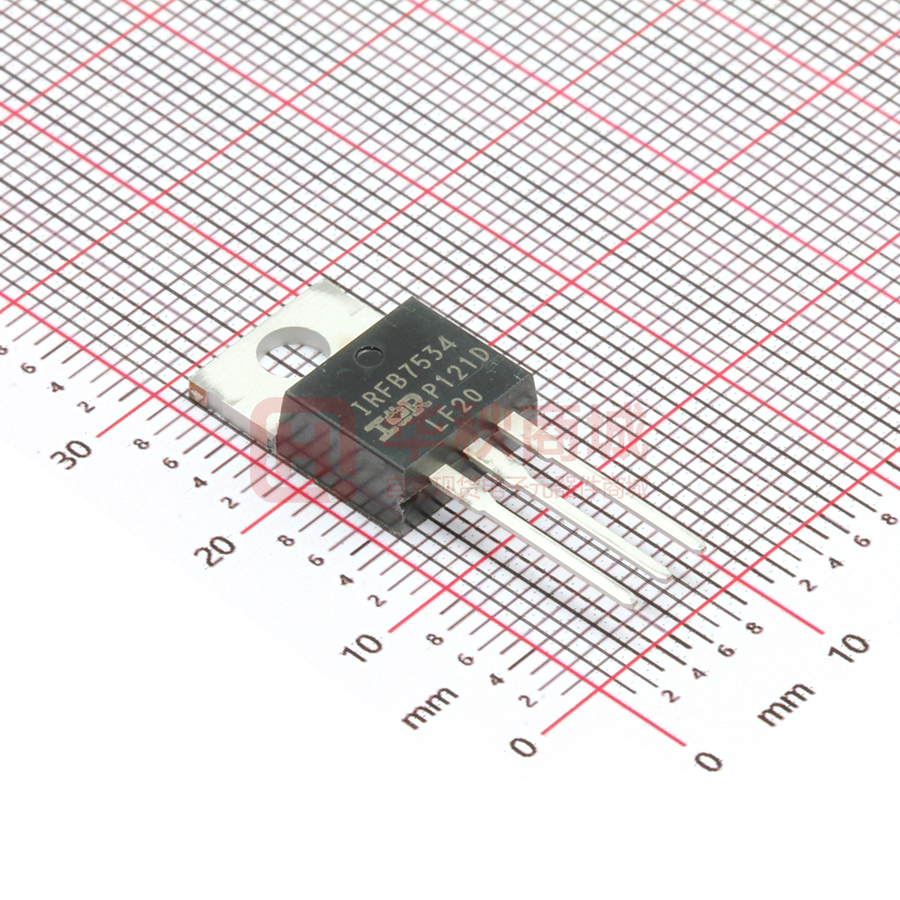

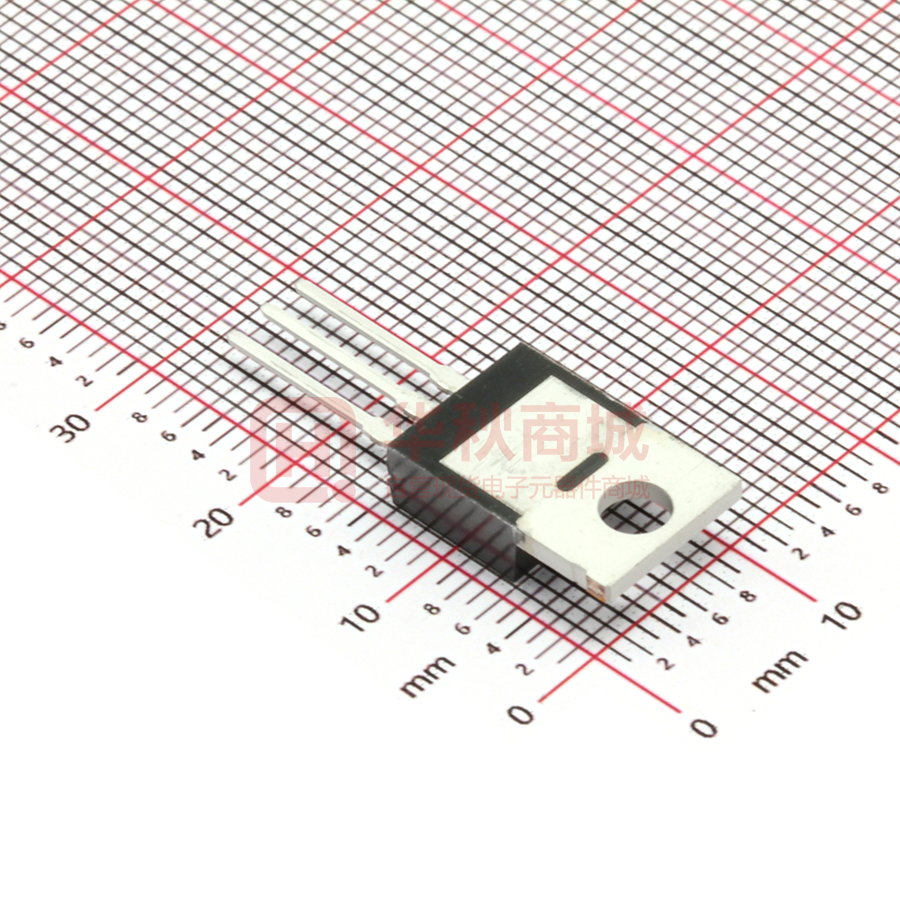

MOSFETs Infineon IRFB7534PBF
4小时发货
- 品 牌：Infineon(英飞凌)
- 型 号： IRFB7534PBF
- 商品编号： G0323763
- 封装规格： TO220AB
- 商品描述： 通孔 N 通道 60 V 195A（Tc） 294W（Tc） TO-220AB
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | TO220AB | |
零件状态 | Active | |
系列 | HEXFET®,StrongIRFET™ | |
是否无铅 | Yes | |
晶体管类型 | N沟道 | |
安装类型 | 插件 | |
工作温度 | -55℃~+175℃ | |
湿气敏感性等级 (MSL) | 1（无限） | |
漏源电压(Vdss) | 60V | |
不同 Id，Vgs时的 RdsOn（最大值） | 2.4毫欧@100A，10V | |
阈值电压 | 3.7V | |
栅极电荷(Qg) | 279nC | |
连续漏极电流 | 195A | |
配置 | 单路 | |
输入电容 | 10.034nF | |
类型 | 1个N沟道 | |
原始制造商 | Infineon Technologies AG | |
原产国家 | Germany | |
长x宽/尺寸 | 10.67 x 4.83mm | |
高度 | 13.08mm | |
引脚数 | 3Pin | |
元件生命周期 | Active | |
极性 | N-沟道 | |
击穿电压 | 60V | |
栅极源极击穿电压 | ±20V | |
额定功率 | 294W | |
功率耗散 | 294W | |
导通电阻(RDS(on)@Vgs,Id) | 2.4mΩ@10V,100A | |
| 查找近似商品 | ||
商品介绍
通孔 N 通道 60 V 195A（Tc） 294W（Tc） TO-220AB
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型
- 型号推荐
- 最新产品推荐
- 品牌分类
| ON品牌的MOSFETsON品牌的晶体管OTHER品牌的MOSFETsOTHER品牌的晶体管Infineon品牌的MOSFETsInfineon品牌的晶体管Ruichips品牌的MOSFETsRuichips品牌的晶体管NCE品牌的MOSFETsNCE品牌的晶体管IXYS品牌的MOSFETsIXYS品牌的晶体管 |
IRFB7534PBF 由 Infineon 设计生产,在 华秋商城 现货销售,并且可以通过 digikeytme 等渠道进行代购。 IRFB7534PBF 价格参考￥ 7.89573 。 Infineon IRFB7534PBF 封装/规格： TO220AB, 通孔 N 通道 60 V 195A（Tc） 294W（Tc） TO-220AB。你可以下载 IRFB7534PBF 中文资料、引脚图、Datasheet数据手册功能说明书，资料中有 MOSFETs 详细引脚图及功能的应用电路图电压和使用方法及教程
