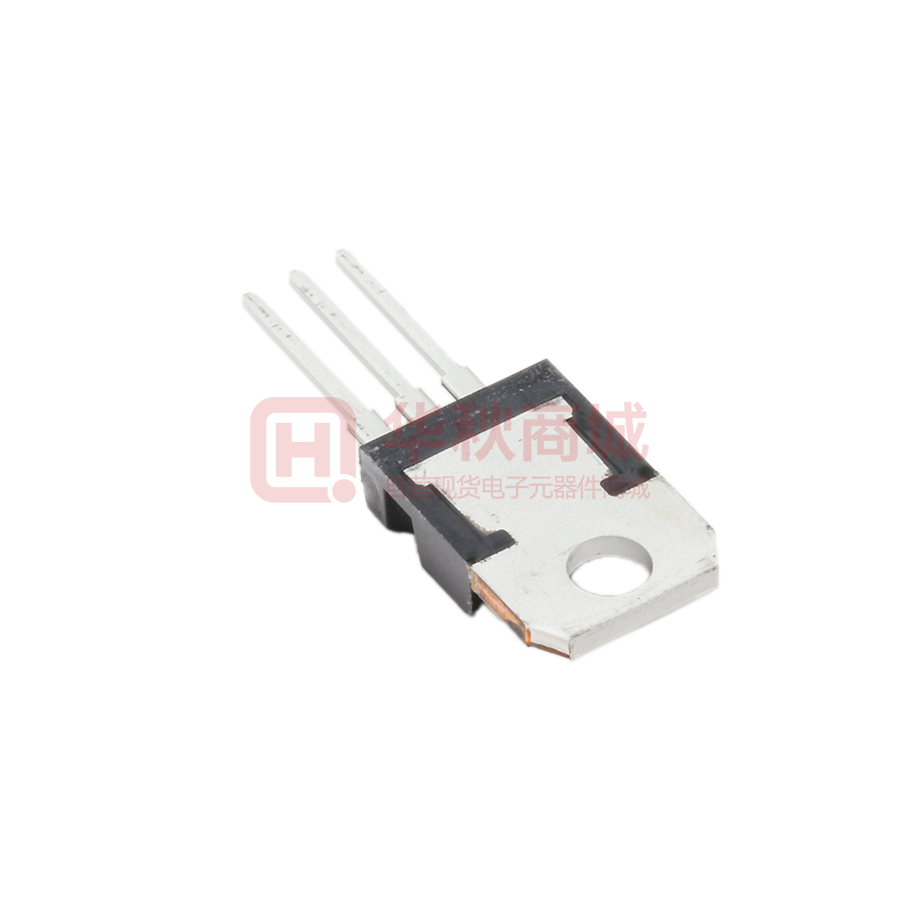

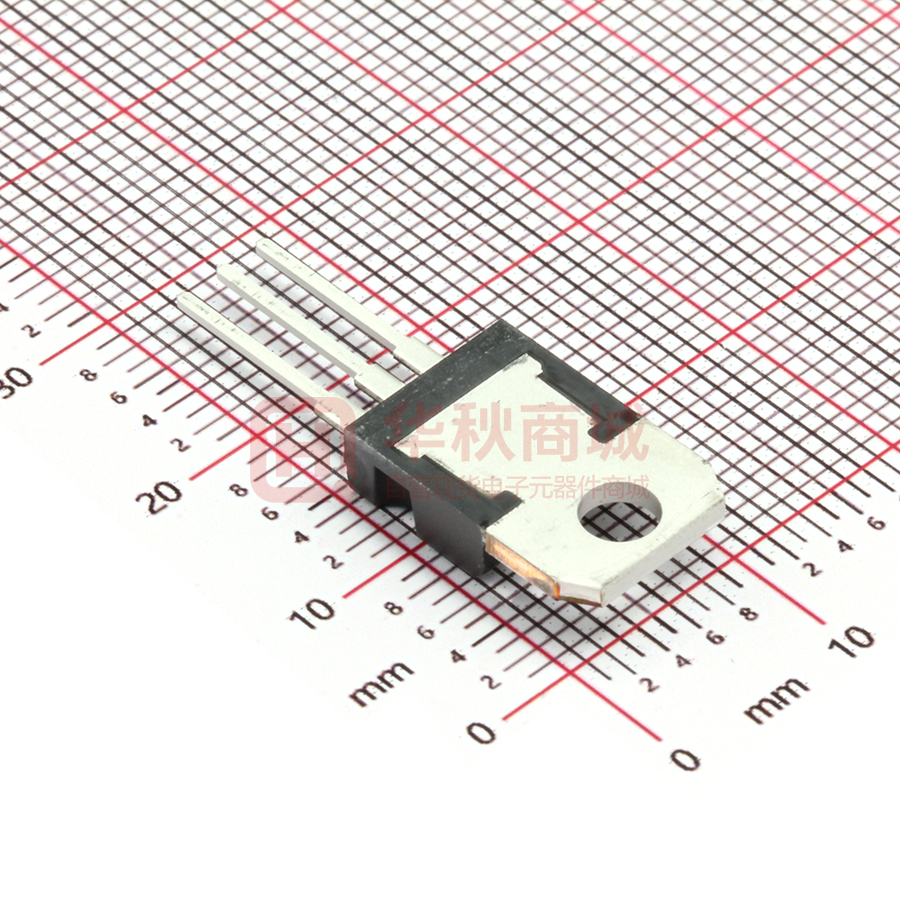

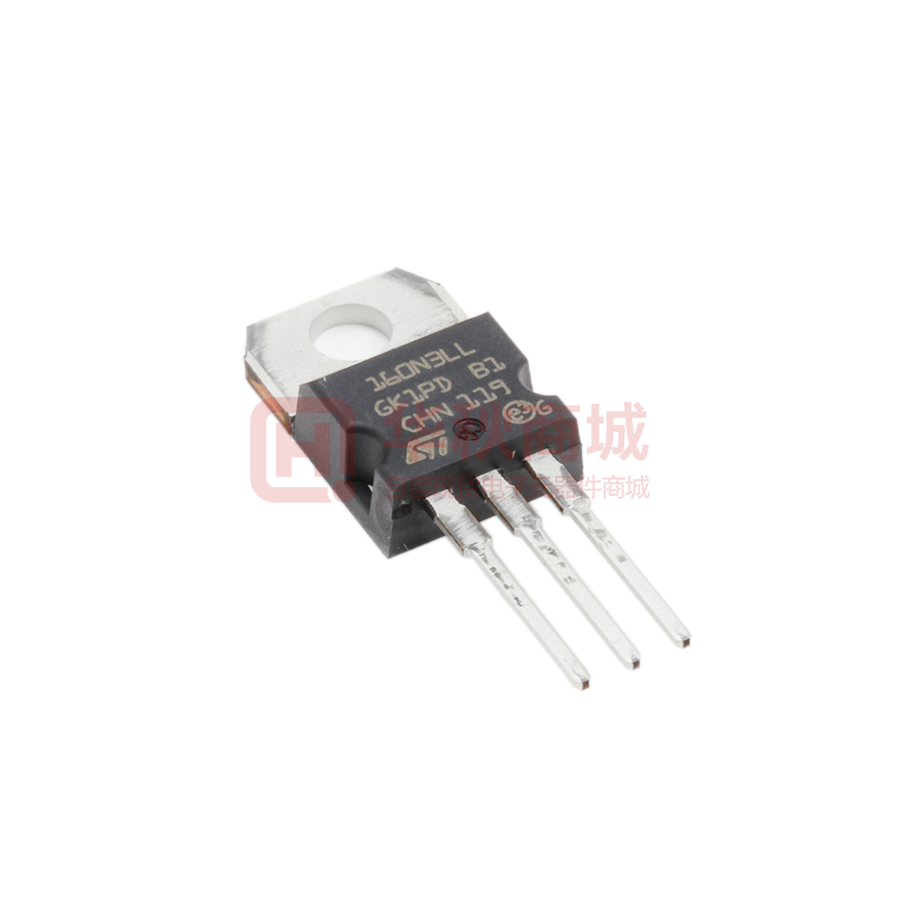

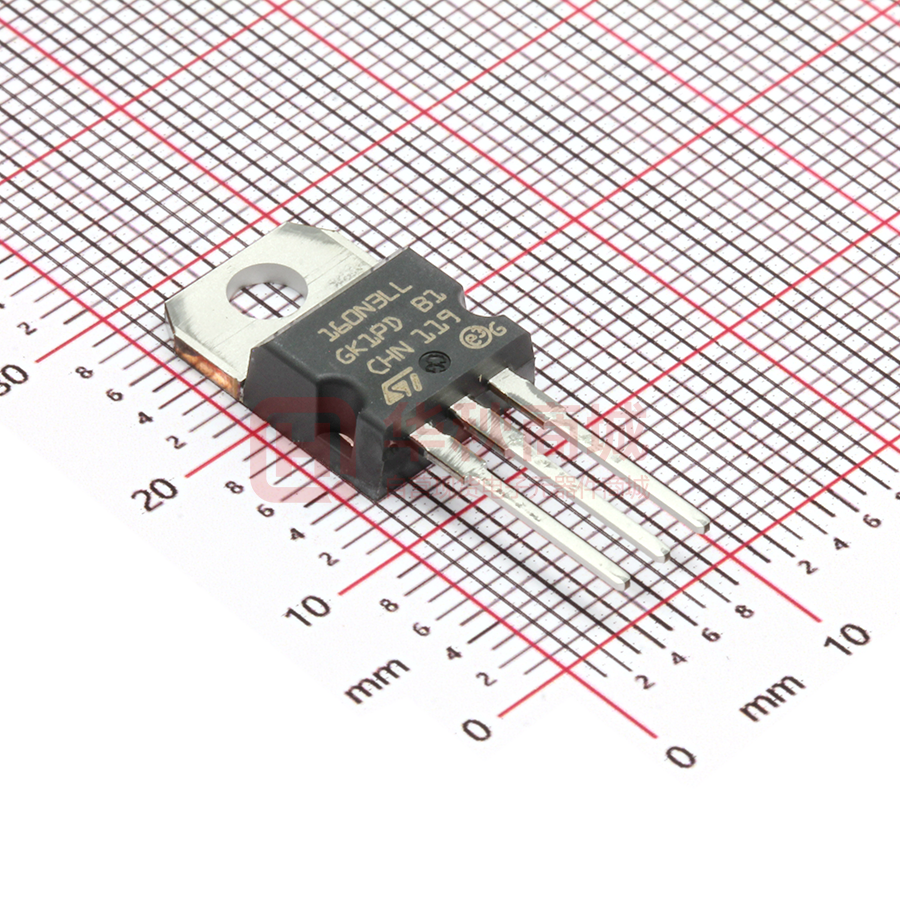

MOSFETs ST STP160N3LL
4小时发货
- 商品详情
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | TO-220-3 | |
零件状态 | Active | |
系列 | STripFET™H6 | |
是否无铅 | 无铅 / 符合限制有害物质指令(RoHS)规范要求 | |
晶体管类型 | N沟道 | |
安装类型 | 插件 | |
工作温度 | -55℃~+175℃ | |
湿气敏感性等级 (MSL) | 1（无限） | |
漏源电压(Vdss) | 30V | |
不同 Id，Vgs时的 RdsOn（最大值） | 3.2毫欧@60A，10V | |
阈值电压 | 2.5V@250µA | |
连续漏极电流 | 120A | |
配置 | 单路 | |
输入电容 | 3.5nF@25V | |
类型 | 1个N沟道 | |
原始制造商 | STMicroelectronics | |
长x宽/尺寸 | 10.40 x 4.60mm | |
高度 | 13.08mm | |
引脚数 | 3Pin | |
元件生命周期 | Active | |
极性 | N-沟道 | |
栅极源极击穿电压 | ±20V | |
额定功率 | 136W | |
功率耗散 | 136W | |
导通电阻(RDS(on)@Vgs,Id) | 3.2mΩ@60A,10V | |
| 查找近似商品 | ||
商品介绍
通孔 N 通道 30 V 120A（Tc） 136W（Tc） TO-220
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型- 型号推荐
- 最新产品推荐
- 品牌分类
| ON品牌的MOSFETsON品牌的晶体管OTHER品牌的MOSFETsOTHER品牌的晶体管Infineon品牌的MOSFETsInfineon品牌的晶体管Ruichips品牌的MOSFETsRuichips品牌的晶体管NCE品牌的MOSFETsNCE品牌的晶体管IXYS品牌的MOSFETsIXYS品牌的晶体管 |
STP160N3LL 由 ST 设计生产,在 华秋商城 现货销售,并且可以通过 digikeychip1stoparrowtme 等渠道进行代购。 STP160N3LL 价格参考￥ 5.06921 。 ST STP160N3LL 封装/规格： TO-220-3, 通孔 N 通道 30 V 120A（Tc） 136W（Tc） TO-220。你可以下载 STP160N3LL 中文资料、引脚图、Datasheet数据手册功能说明书，资料中有 MOSFETs 详细引脚图及功能的应用电路图电压和使用方法及教程
