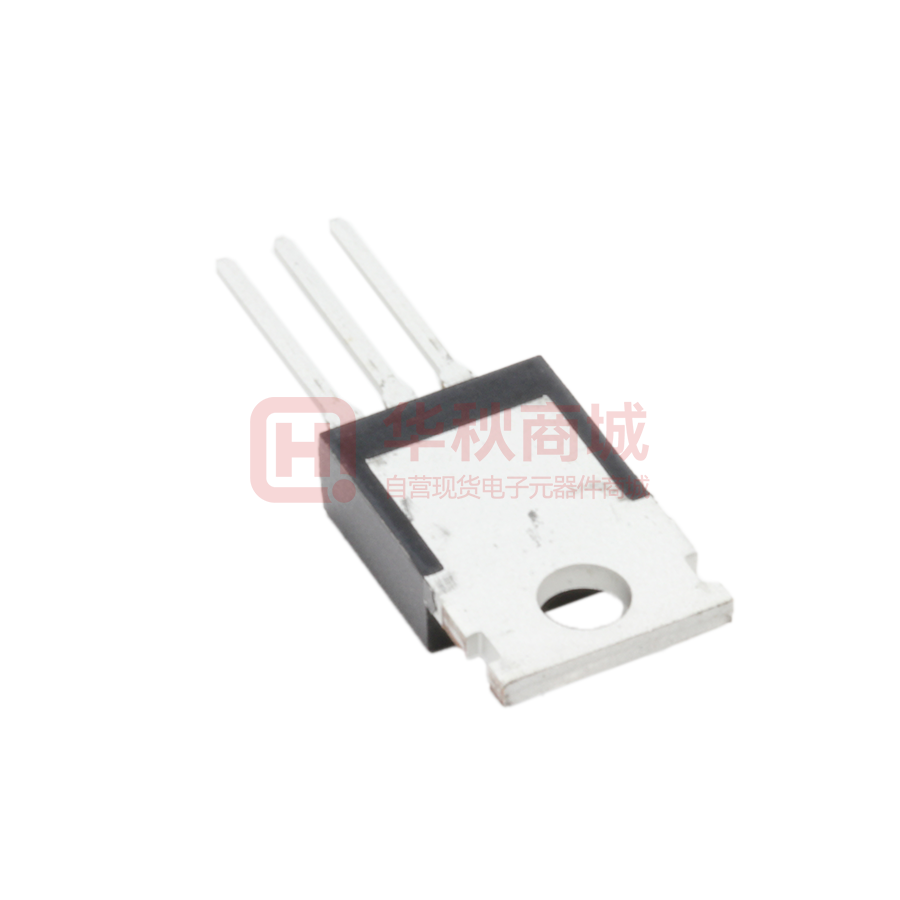

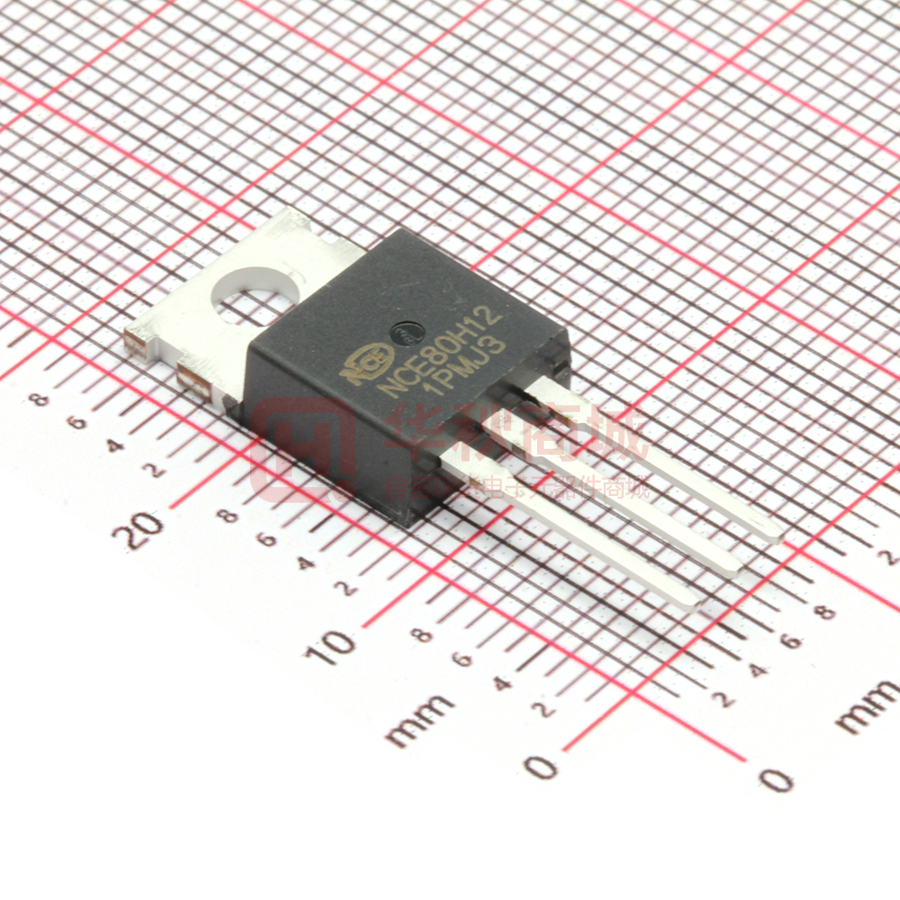

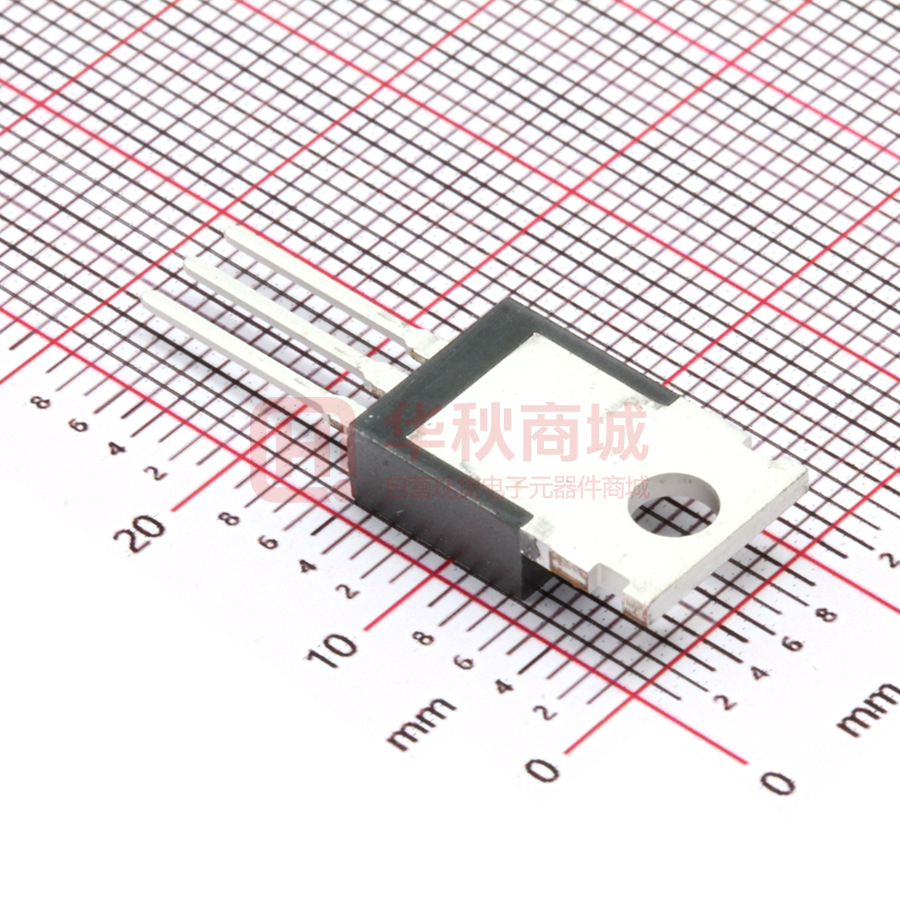

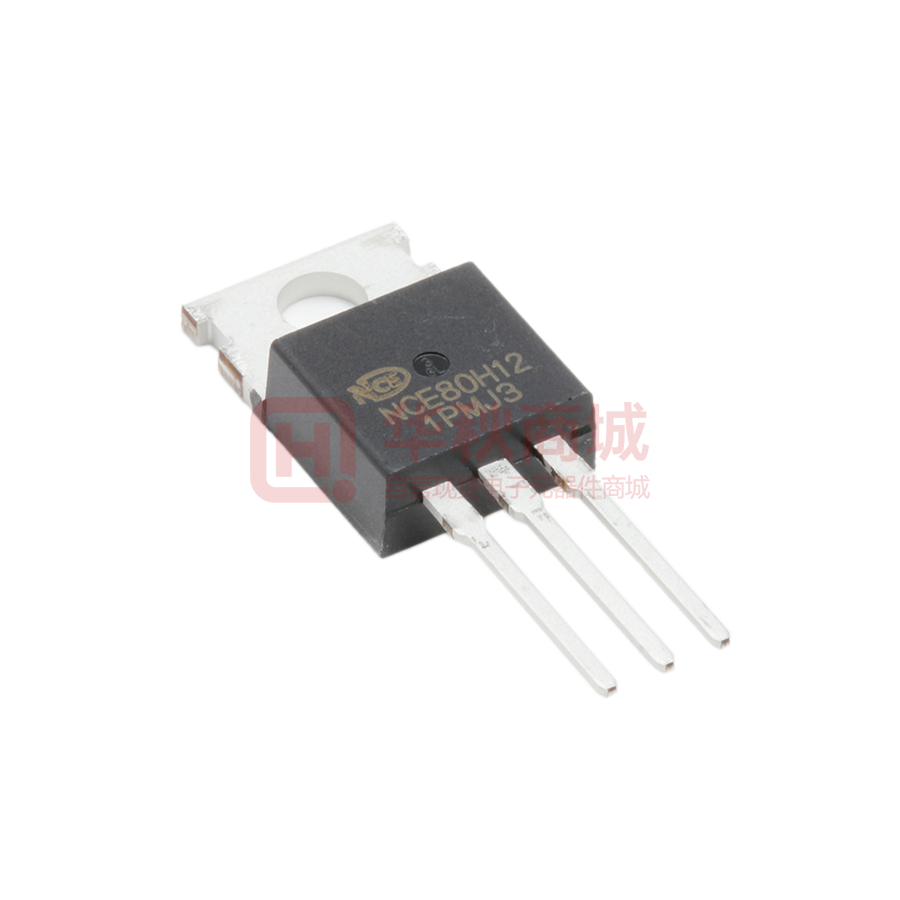

MOSFETs NCE NCE80H12
- 品 牌：NCE(无锡新功率)
- 型 号： NCE80H12
- 商品编号： G4671216
- 封装规格： TO-220-3
- 商品描述： MOSFETs N-Channel TO220-3L Vds=80V Vgs=±20V Id=120A Pd=220W
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | TO-220-3 | |
零件状态 | 在售 | |
晶体管类型 | N沟道 | |
安装类型 | 插件 | |
工作温度 | -55℃~+175℃ | |
漏源电压(Vdss) | 80V | |
漏极电流 | 1uA | |
不同 Id，Vgs时的 RdsOn（最大值） | 6mΩ | |
阈值电压 | 4V@250µA | |
栅极电荷(Qg) | 163nC | |
连续漏极电流 | 120A | |
配置 | 单路 | |
输入电容 | 6.5nF | |
类型 | 1个N沟道 | |
原始制造商 | WUXI NCE POWER CO., Ltd. | |
原产国家 | China | |
长x宽/尺寸 | 10.25 x 4.60mm | |
高度 | 15.90mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+175℃ | |
元件生命周期 | Active | |
极性 | N-沟道 | |
击穿电压 | 80V | |
栅极源极击穿电压 | ±20V | |
反向传输电容Crss | 460pF | |
充电电量 | 163nC | |
额定功率 | 220W | |
功率耗散 | 220W | |
导通电阻(RDS(on)@Vgs,Id) | 6mΩ@10V,40A | |
| 查找近似商品 | ||
商品介绍
MOSFETs N-Channel TO220-3L Vds=80V Vgs=±20V Id=120A Pd=220W
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
