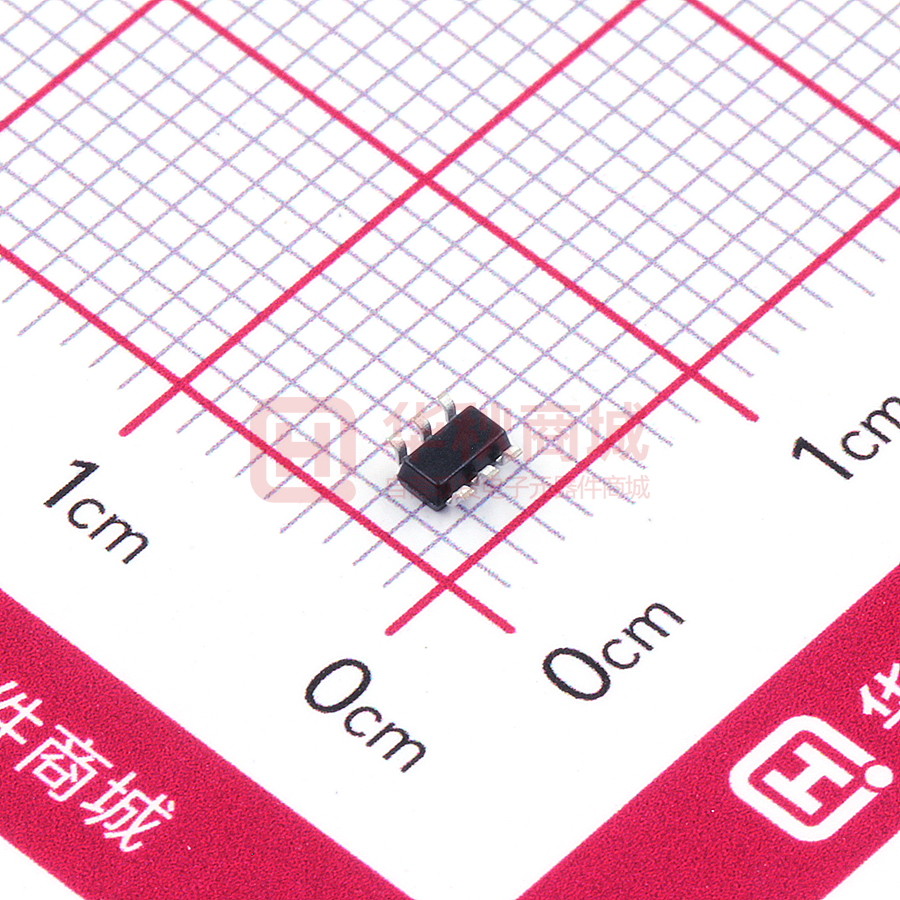

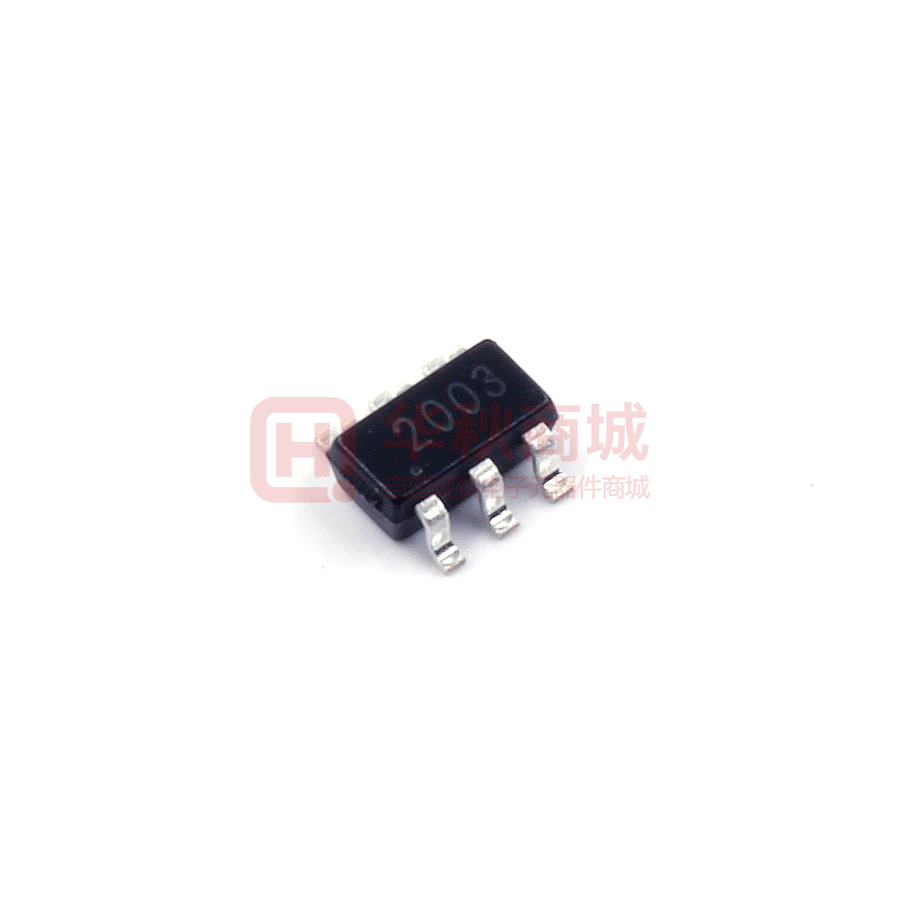

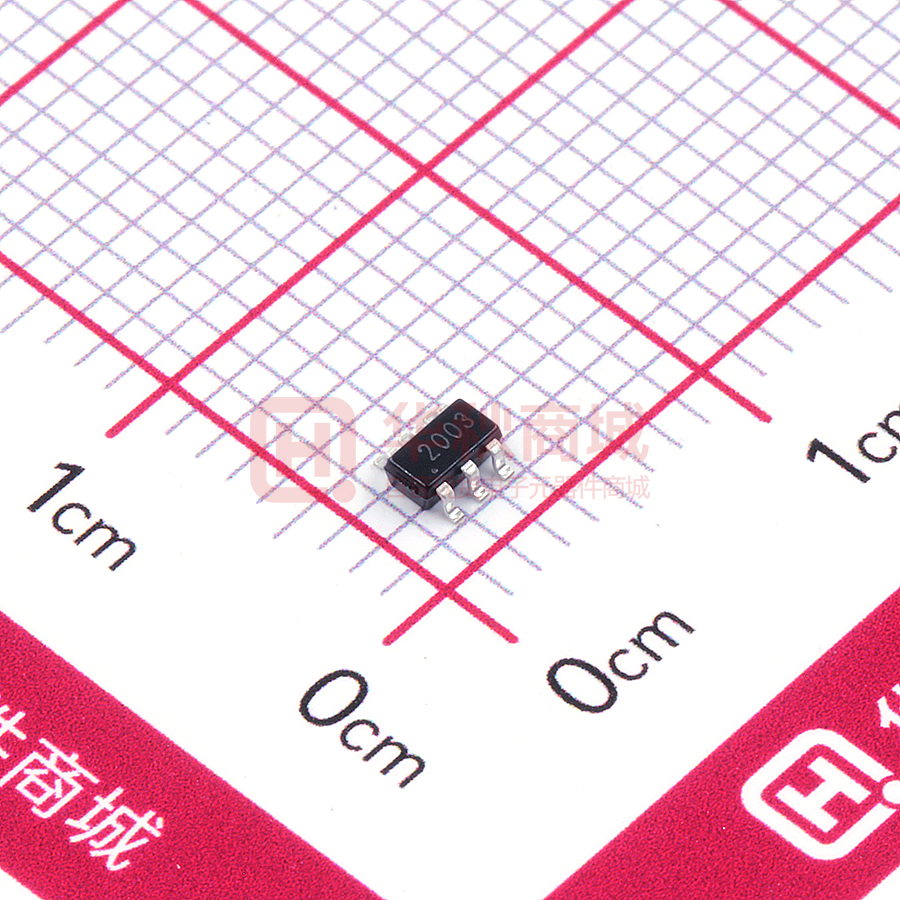

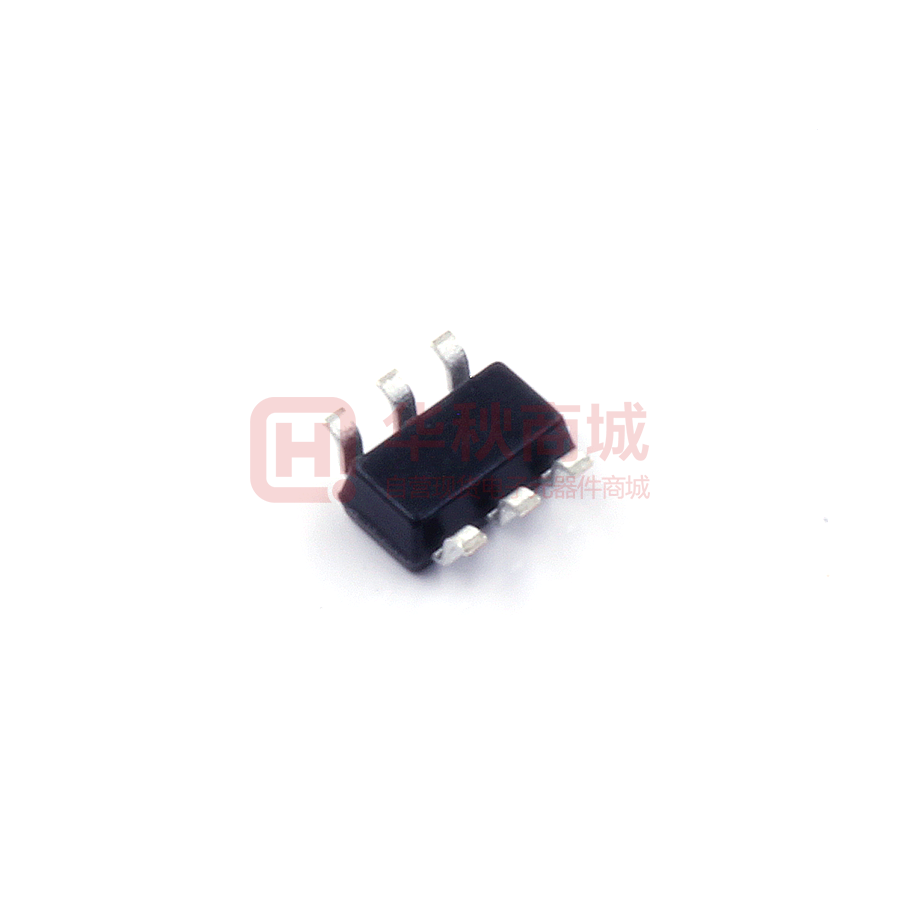

MOSFETs ALLPOWER AP2003
- 品 牌：ALLPOWER(铨力)
- 型 号： AP2003
- 商品编号： G5594022
- 封装规格： SOT23-6
- 商品描述： N和P沟道功率MOSFET SOT23-6L
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOT23-6 | |
零件状态 | Active | |
晶体管类型 | N沟道和P沟道互补型 | |
安装类型 | SMT | |
工作温度 | -55℃~+150℃ | |
漏源电压(Vdss) | 20V | |
不同 Id，Vgs时的 RdsOn（最大值） | 55mΩ | |
阈值电压 | 0.75V | |
栅极电荷(Qg) | 5nC | |
连续漏极电流 | 3A | |
输入电容 | 260pF | |
类型 | 1个N沟道+1个P沟道 | |
原始制造商 | Shenzhen Quan Li Semiconductor Co., Ltd. | |
原产国家 | China | |
长x宽/尺寸 | 3.02 x 1.70mm | |
高度 | 1.25mm | |
引脚数 | 6Pin | |
元件生命周期 | Active | |
极性 | N-沟道,P-沟道 | |
击穿电压 | 22,20V | |
栅极源极击穿电压 | ±12V | |
反向传输电容Crss | 27pF@10V | |
充电电量 | 5nC | |
额定功率 | 800mW | |
功率耗散 | 800mW | |
导通电阻(RDS(on)@Vgs,Id) | 23mΩ@4.5V,3A | |
| 查找近似商品 | ||
商品介绍
N和P沟道功率MOSFET SOT23-6L
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
