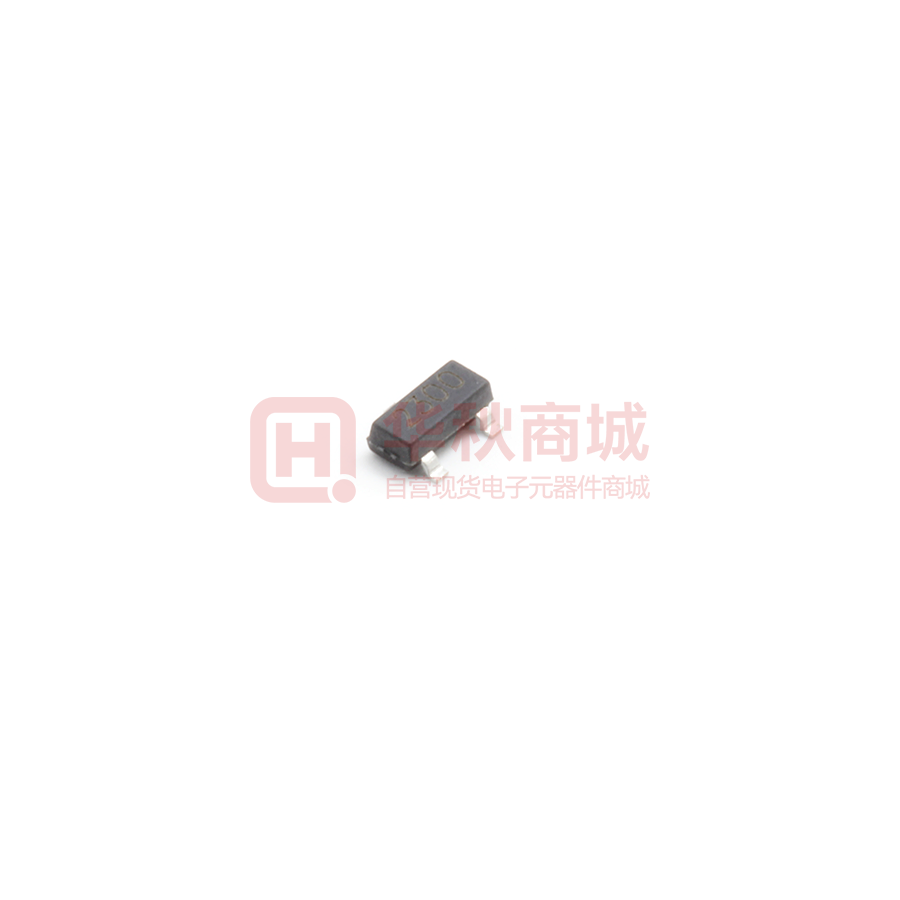

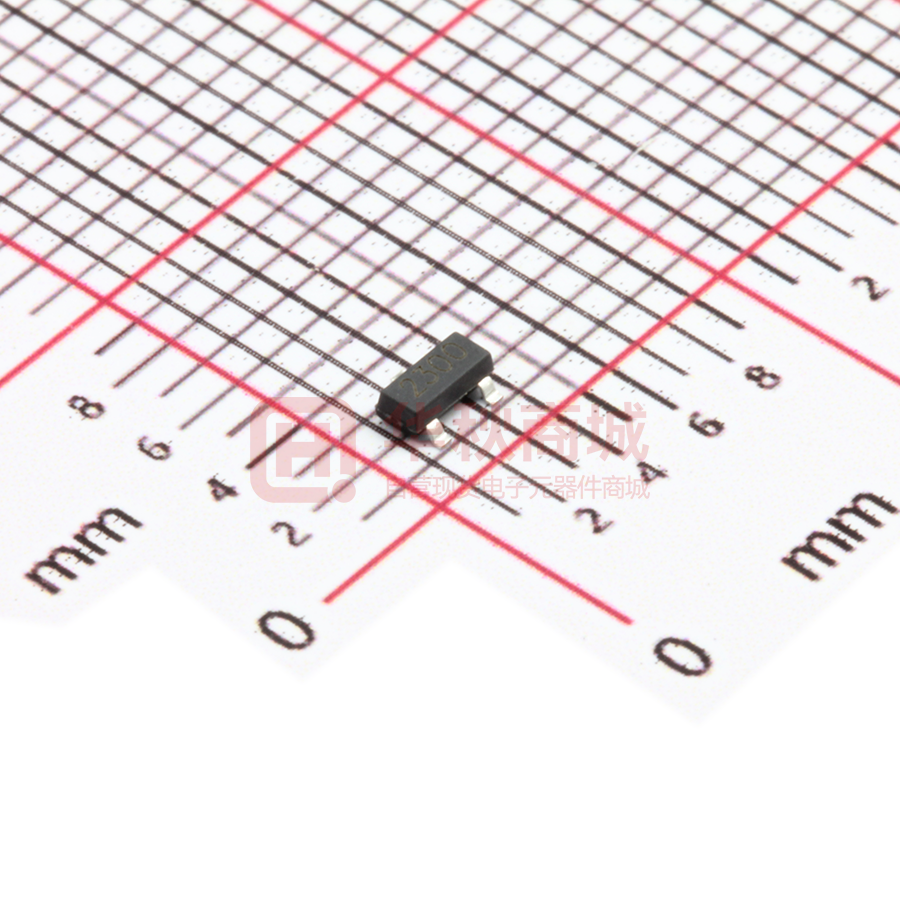

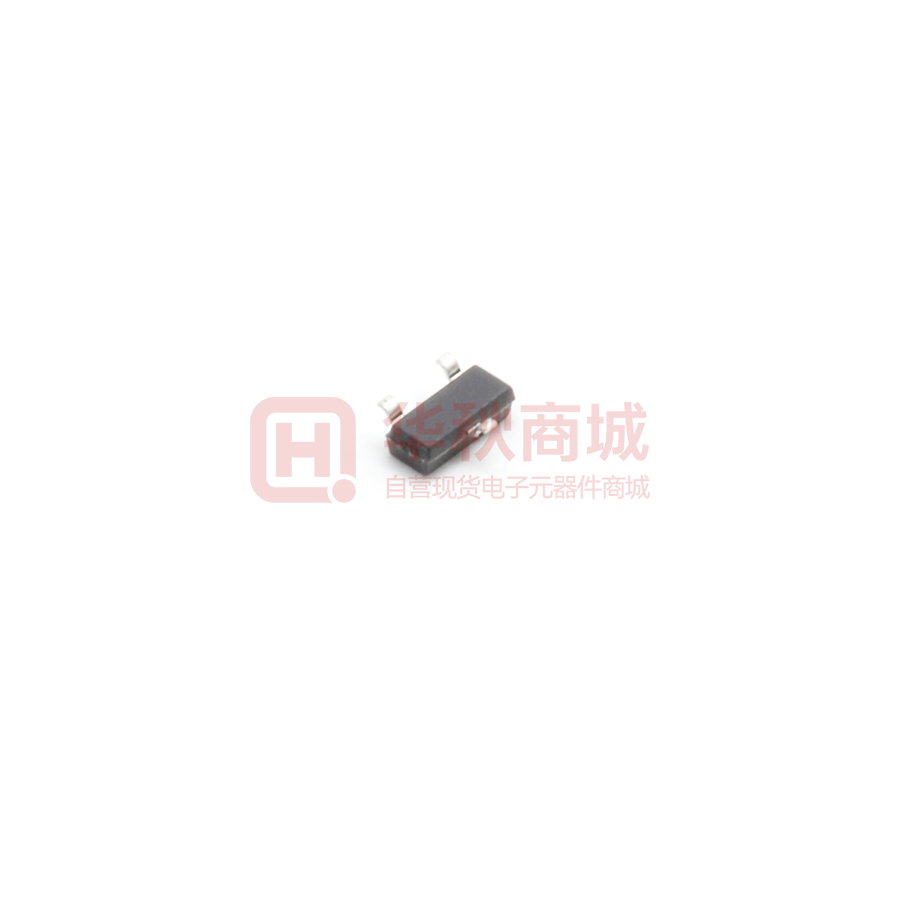

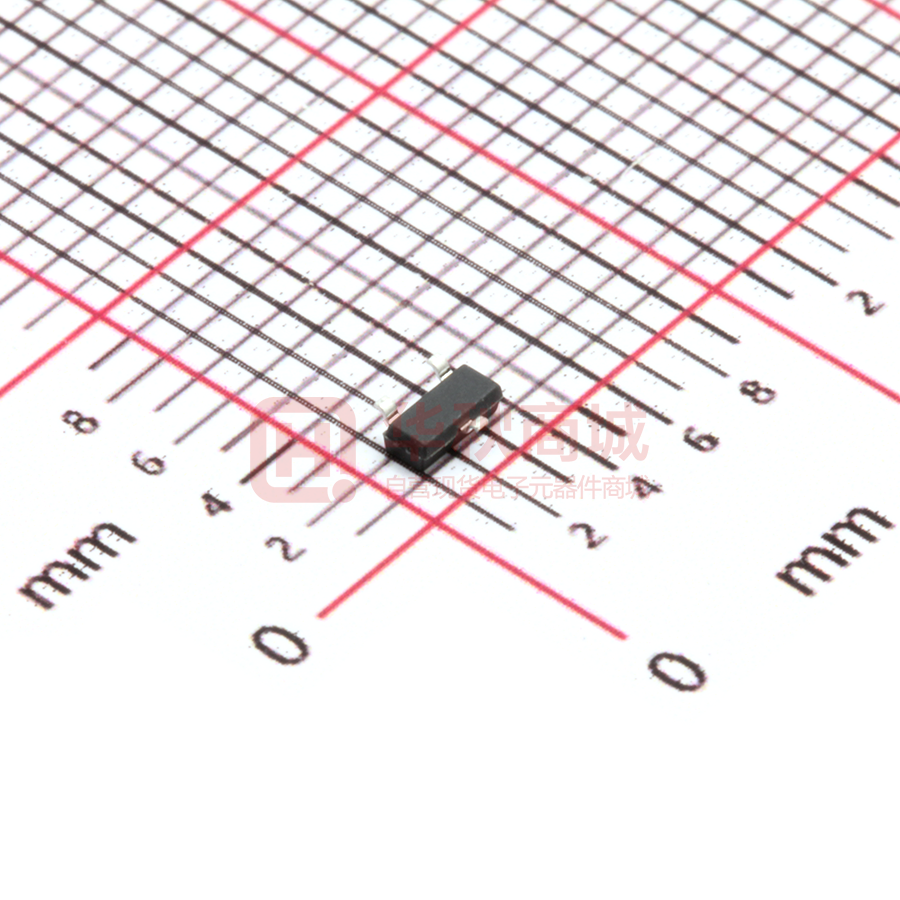

MOSFETs ALLPOWER AP2300
4小时发货
- 品 牌：ALLPOWER(铨力)
- 型 号： AP2300
- 商品编号： G5593955
- 封装规格： SOT-23
- 商品描述： N沟道功率MOSFET SOT23 VDS=20V VGS=±12V ID=5.2A
- 商品详情
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOT-23 | |
零件状态 | Active | |
晶体管类型 | N沟道 | |
安装类型 | SMT | |
工作温度 | +150℃ | |
漏源电压(Vdss) | 20V | |
不同 Id，Vgs时的 RdsOn（最大值） | 25mΩ | |
阈值电压 | 0.7V@250uA | |
栅极电荷(Qg) | 11nC | |
连续漏极电流 | 5.2A | |
输入电容 | 630pF | |
类型 | 1个N沟道 | |
原始制造商 | Shenzhen Quan Li Semiconductor Co., Ltd. | |
原产国家 | China | |
长x宽/尺寸 | 3.00 x 1.40mm | |
高度 | 1.15mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+155℃ | |
元件生命周期 | Active | |
极性 | N-沟道 | |
击穿电压 | 20V | |
栅极源极击穿电压 | ±12V | |
反向传输电容Crss | 60pF | |
额定功率 | 1.25W | |
功率耗散 | 1.25W | |
导通电阻(RDS(on)@Vgs,Id) | 35mΩ@2.5V,5.2A | |
| 查找近似商品 | ||
商品介绍
N沟道功率MOSFET SOT23 VDS=20V VGS=±12V ID=5.2A
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
