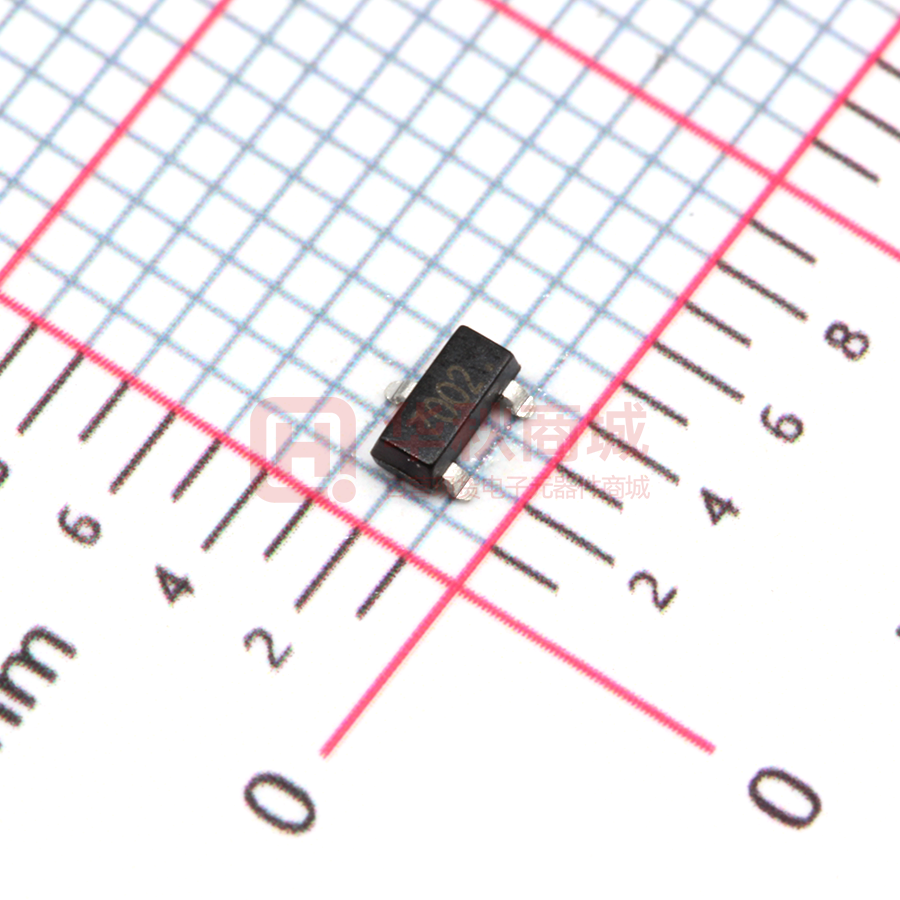

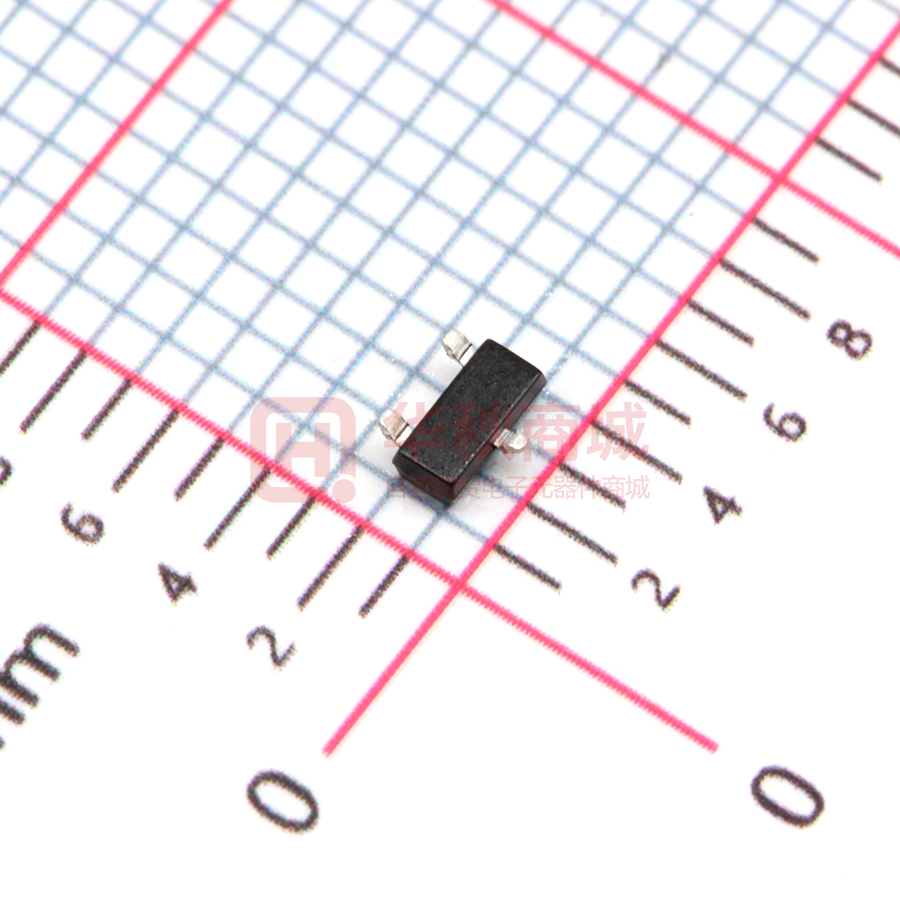

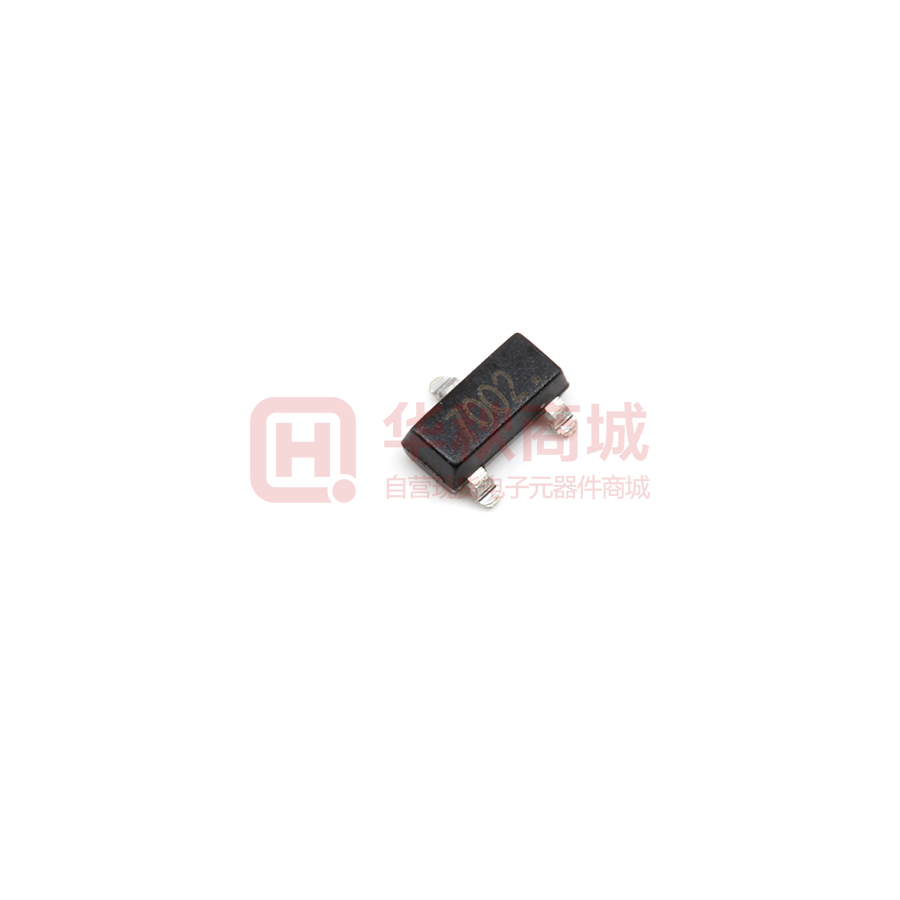

MOSFETs YANGJIE 2N7002
4小时发货
- 品 牌：YANGJIE(扬杰科技)
- 型 号： 2N7002
- 商品编号： G5428179
- 封装规格： SOT-23
- 商品描述： 类型：N沟道 漏源电压(Vdss)：60V 连续漏极电流(Id)：340mA 功率(Pd)：350mW
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 用户评价
- 相关问答
产品分类 | ||
封装/外壳 | SOT-23 | |
零件状态 | Active | |
安装类型 | SMT | |
工作温度 | -55℃~+150℃ | |
漏源电压(Vdss) | 60V | |
阈值电压 | 2.5V@250μA | |
栅极电荷(Qg) | 1.6nC@10V | |
连续漏极电流 | 340mA | |
输入电容 | 27.5pF@30V | |
类型 | 1个N沟道 | |
原始制造商 | Yangzhou Yangjie Electronic Technology Co., Ltd. | |
原产国家 | China | |
长x宽/尺寸 | 3.00 x 1.40mm | |
高度 | 1.05mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+150℃ | |
元件生命周期 | Active | |
极性 | N-沟道 | |
栅极源极击穿电压 | ±20V | |
额定功率 | 350mW | |
功率耗散 | 350mW | |
导通电阻(RDS(on)@Vgs,Id) | 3Ω@4.5V,200mA | |
| 查找近似商品 | ||
商品介绍
类型：N沟道 漏源电压(Vdss)：60V 连续漏极电流(Id)：340mA 功率(Pd)：350mW
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
