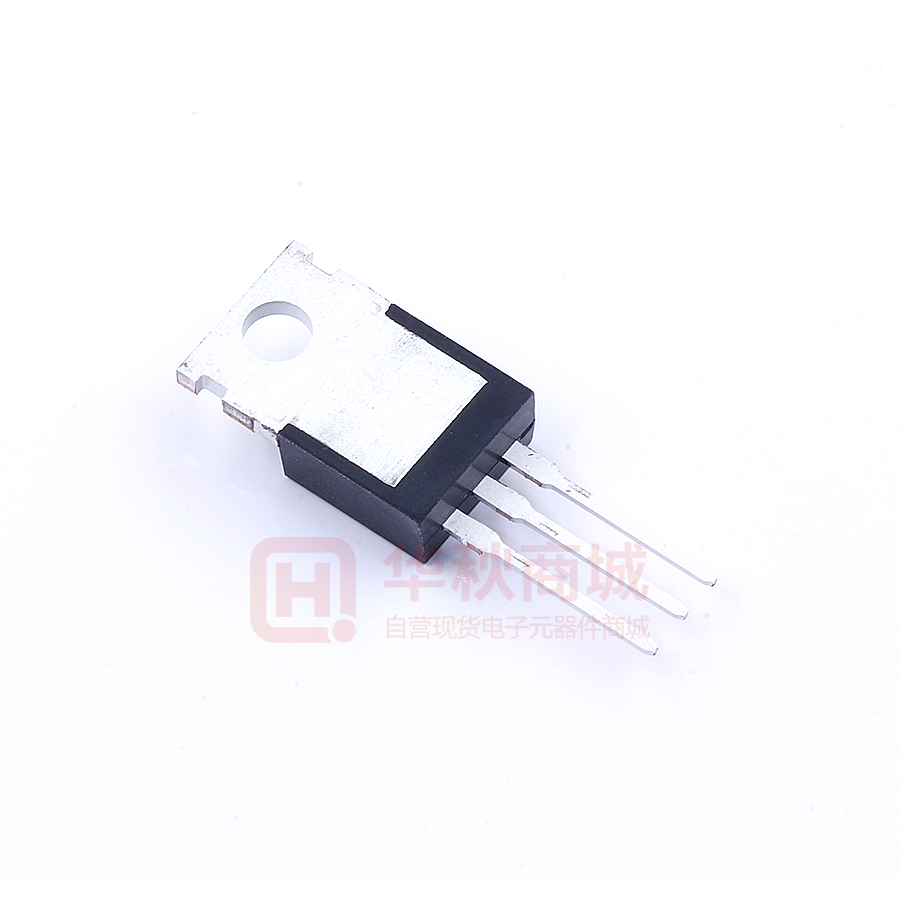

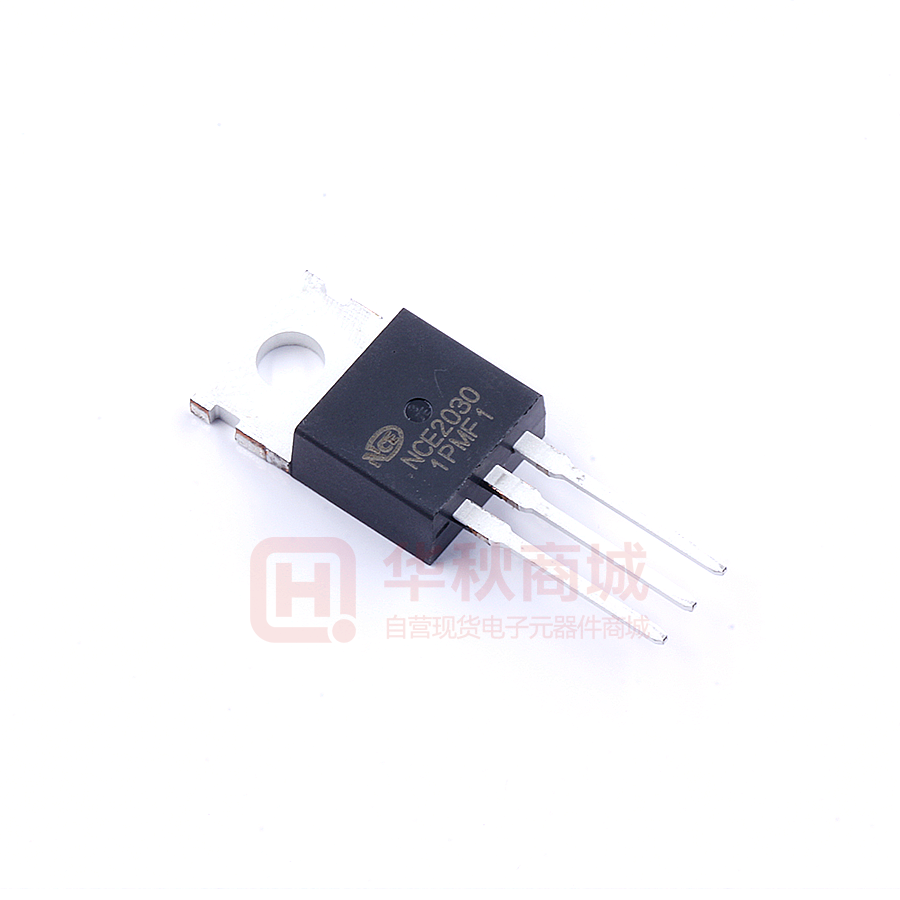

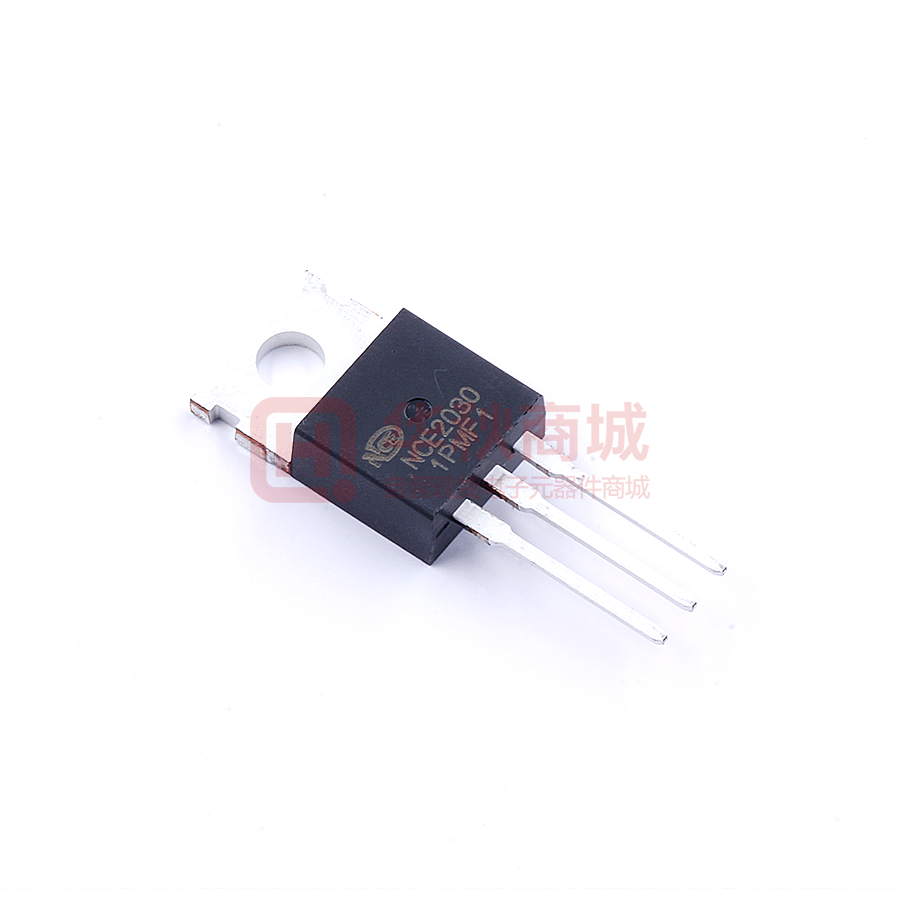

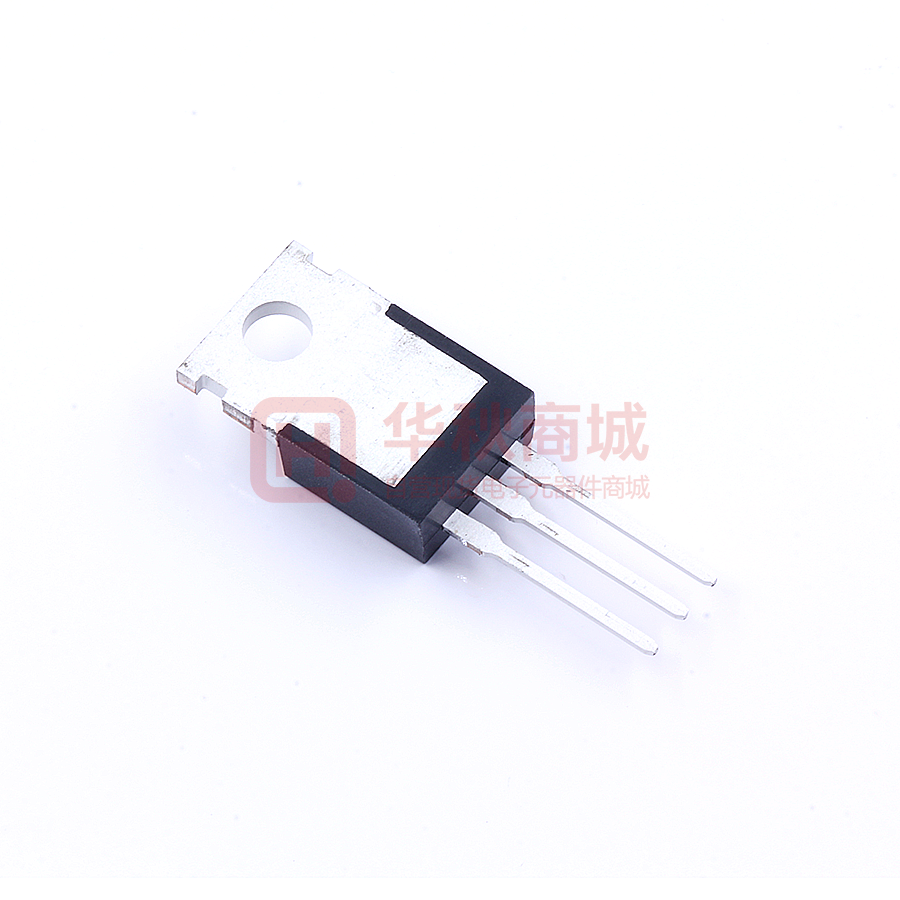

MOSFETs NCE NCE2030
- 品 牌：NCE(无锡新功率)
- 型 号： NCE2030
- 商品编号： G5054933
- 封装规格： TO-220-3
- 商品描述： MOS管 N-channel Id=30A VDS=20V TO220-3
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | TO-220-3 | |
零件状态 | Active | |
晶体管类型 | N沟道 | |
安装类型 | 插件 | |
工作温度 | -55℃~+175℃ | |
漏源电压(Vdss) | 20V | |
漏极电流 | 1uA | |
不同 Id，Vgs时的 RdsOn（最大值） | 12mΩ | |
阈值电压 | 0.7V | |
栅极电荷(Qg) | 23.5nC | |
连续漏极电流 | 30A | |
配置 | 单路 | |
输入电容 | 1.544nF | |
类型 | 1个N沟道 | |
原产国家 | China | |

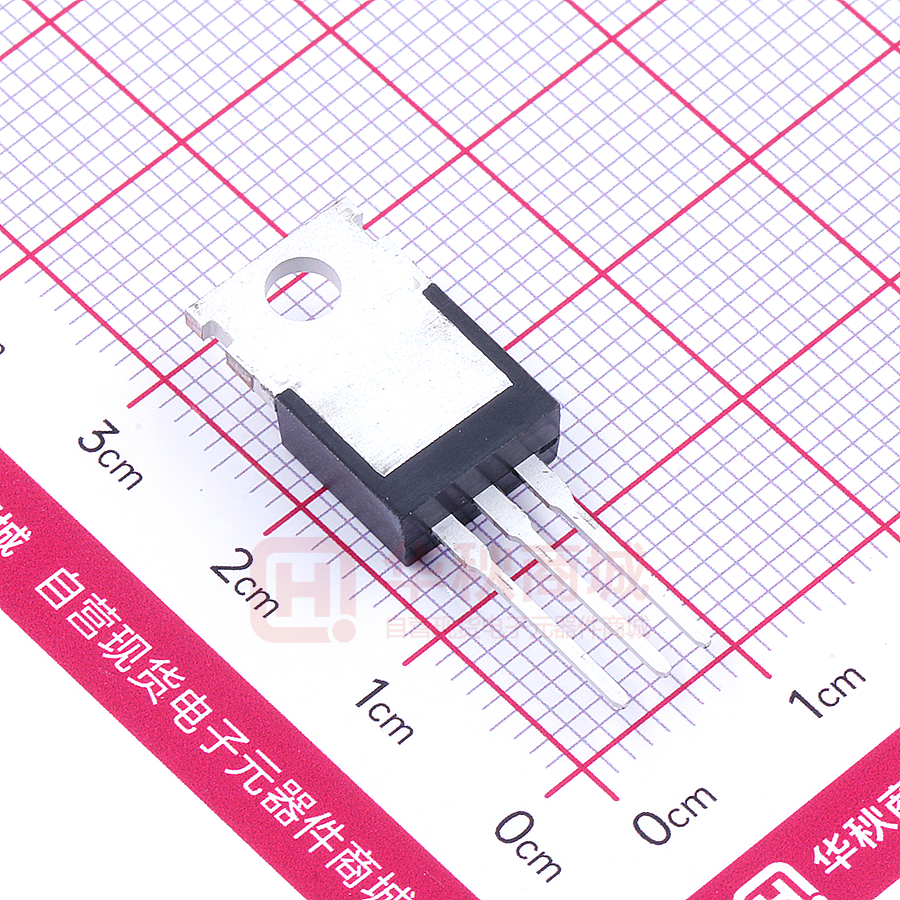

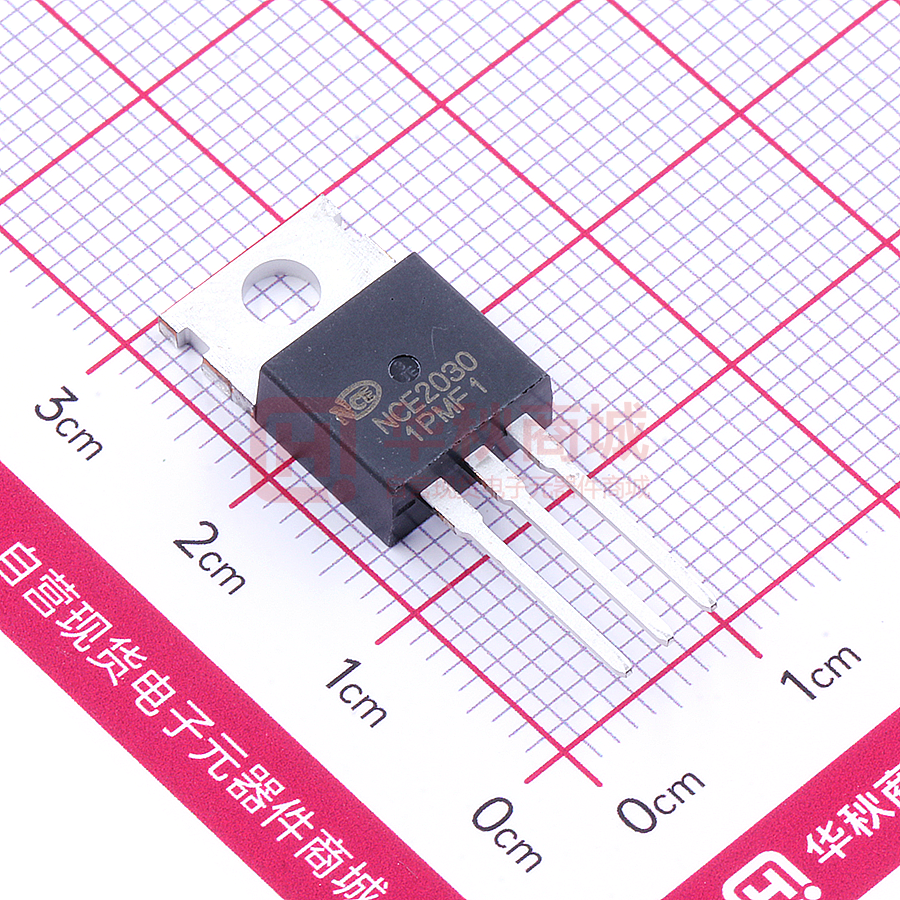

长x宽/尺寸 | 10.20 x 4.60mm | |
高度 | 16.10mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+175℃ | |
元件生命周期 | Active | |
极性 | N-沟道 | |
栅极源极击穿电压 | ±12V | |
反向传输电容Crss | 201.4pF@10V | |
充电电量 | 23.5nC | |
额定功率 | 40W | |
功率耗散 | 40W | |
导通电阻(RDS(on)@Vgs,Id) | 10.5mΩ@10V,20A | |
| 查找近似商品 | ||
商品介绍
MOS管 N-channel Id=30A VDS=20V TO220-3
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
