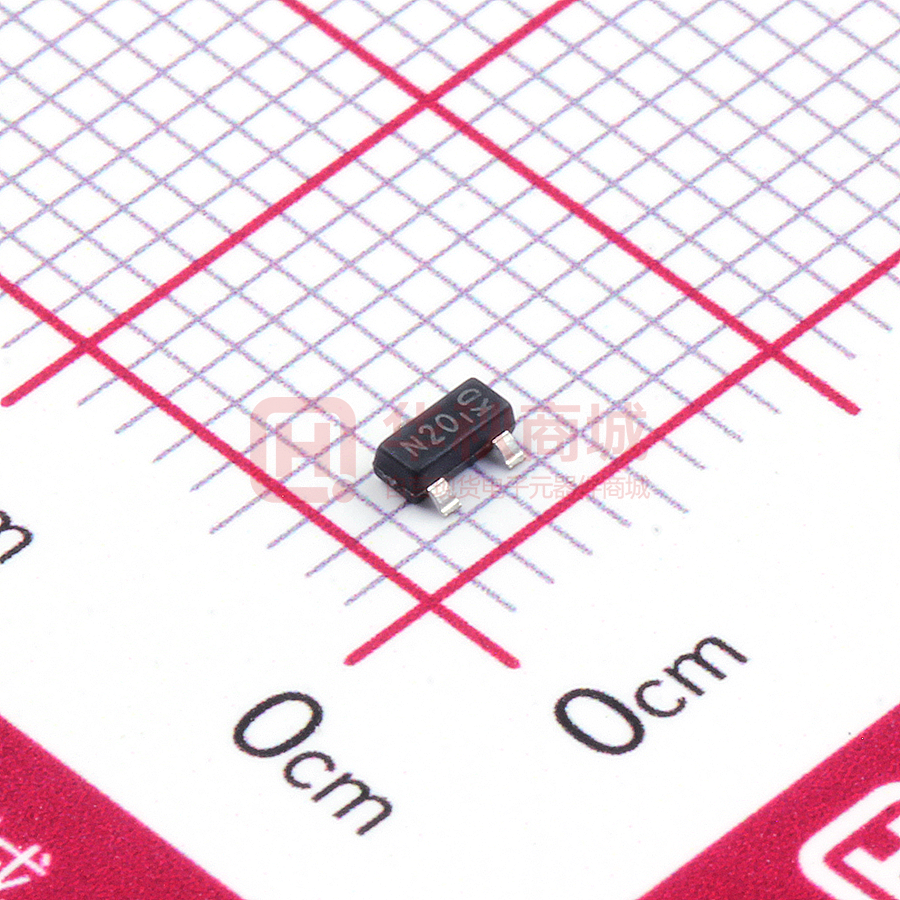

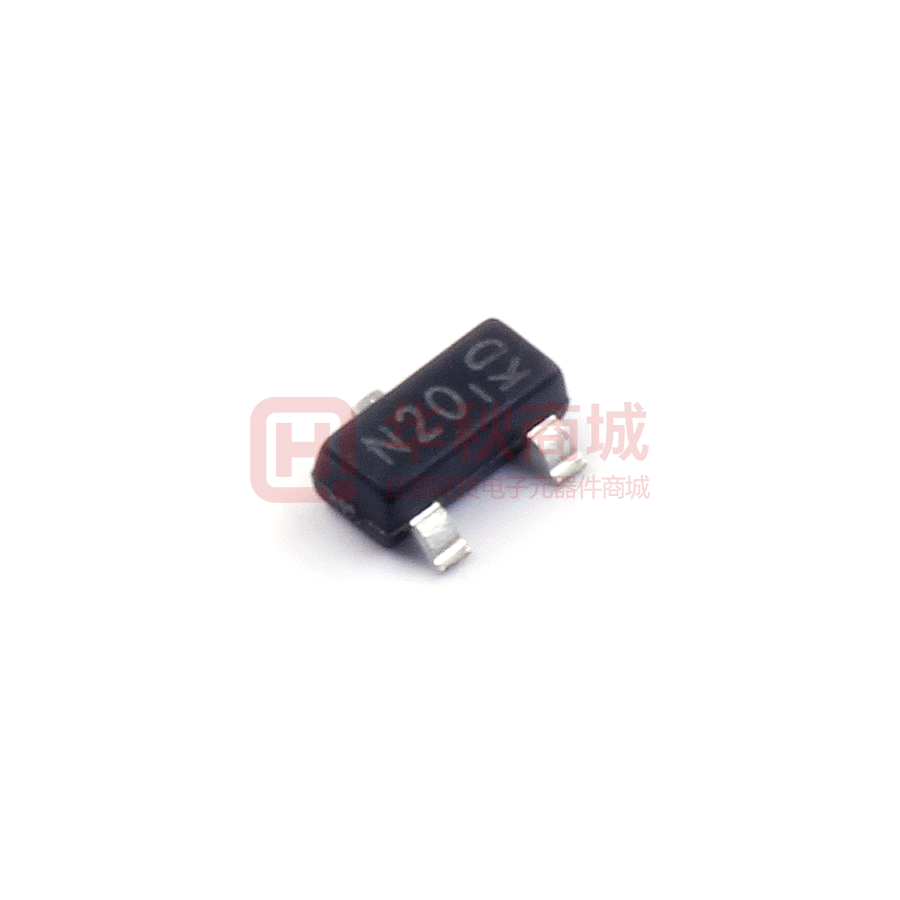

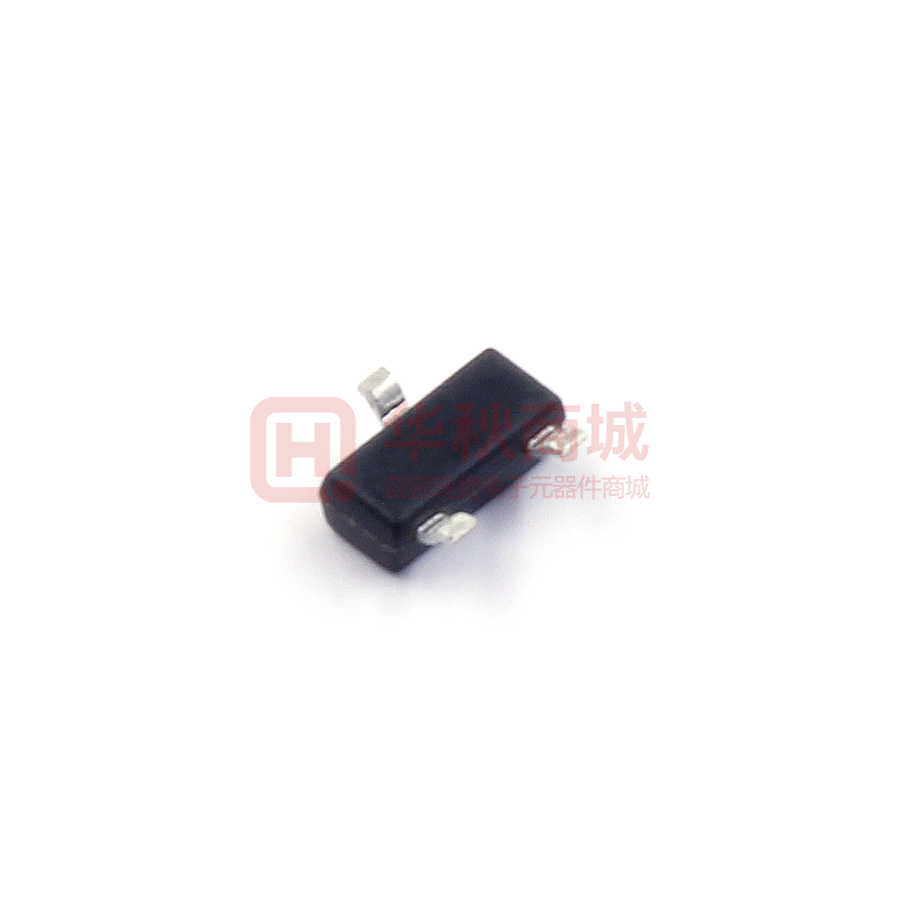

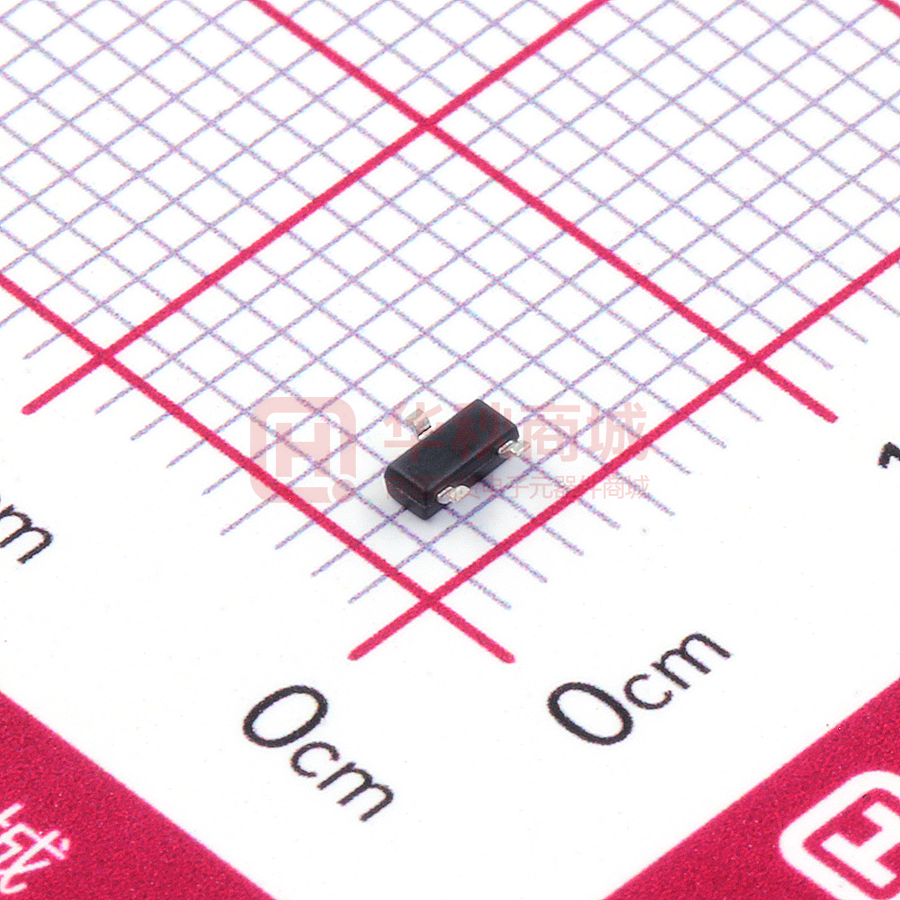

MOSFETs DIODES BSN20-7
- 品 牌：DIODES(美台)
- 型 号： BSN20-7
- 商品编号： G3522725
- 封装规格： SOT-23
- 商品描述： MOS管 N-Channel VDS=50V VGS=±20V ID=500mA RDS(ON)=1.8Ω@10V SOT23
- 商品详情
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOT-23 | |
零件状态 | Active | |
系列 | - | |
是否无铅 | Yes | |
晶体管类型 | N沟道 | |
安装类型 | SMT | |
工作温度 | -55℃~+150℃(TJ) | |
湿气敏感性等级 (MSL) | 1（无限） | |
漏源电压(Vdss) | 50V | |
不同 Id，Vgs时的 RdsOn（最大值） | 1.8欧姆@220mA，10V | |
阈值电压 | 1V | |
连续漏极电流 | 500mA | |
配置 | 单路 | |
输入电容 | 40pF | |
类型 | 1个N沟道 | |
原始制造商 | Diodes Incorporated | |
长x宽/尺寸 | 2.90 x 1.30mm | |
高度 | 1.10mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+150℃ | |
极性 | N-沟道 | |
击穿电压 | 50V | |
栅极源极击穿电压 | ±20V | |
反向传输电容Crss | 3.3pF | |
充电电量 | 0.8nC | |
额定功率 | 600mW | |
功率耗散 | 600mW | |
导通电阻(RDS(on)@Vgs,Id) | 1.8Ω@10V,220mA | |
| 查找近似商品 | ||
商品介绍
MOS管 N-Channel VDS=50V VGS=±20V ID=500mA RDS(ON)=1.8Ω@10V SOT23
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
