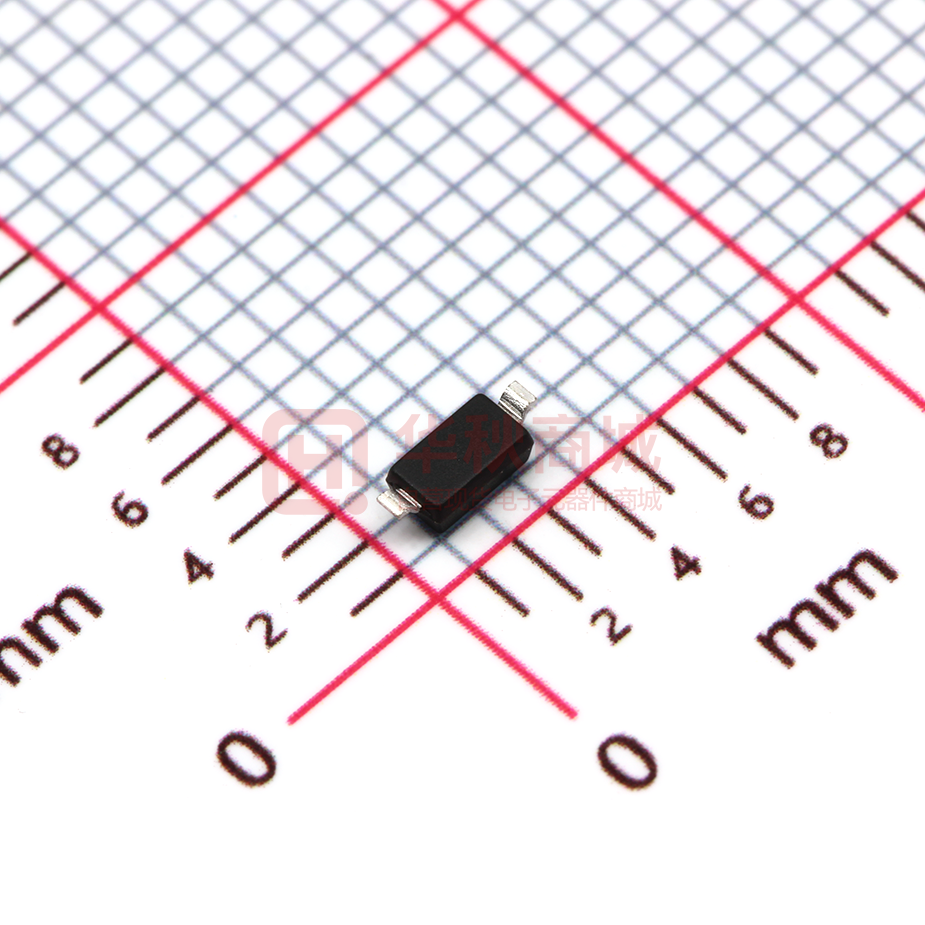

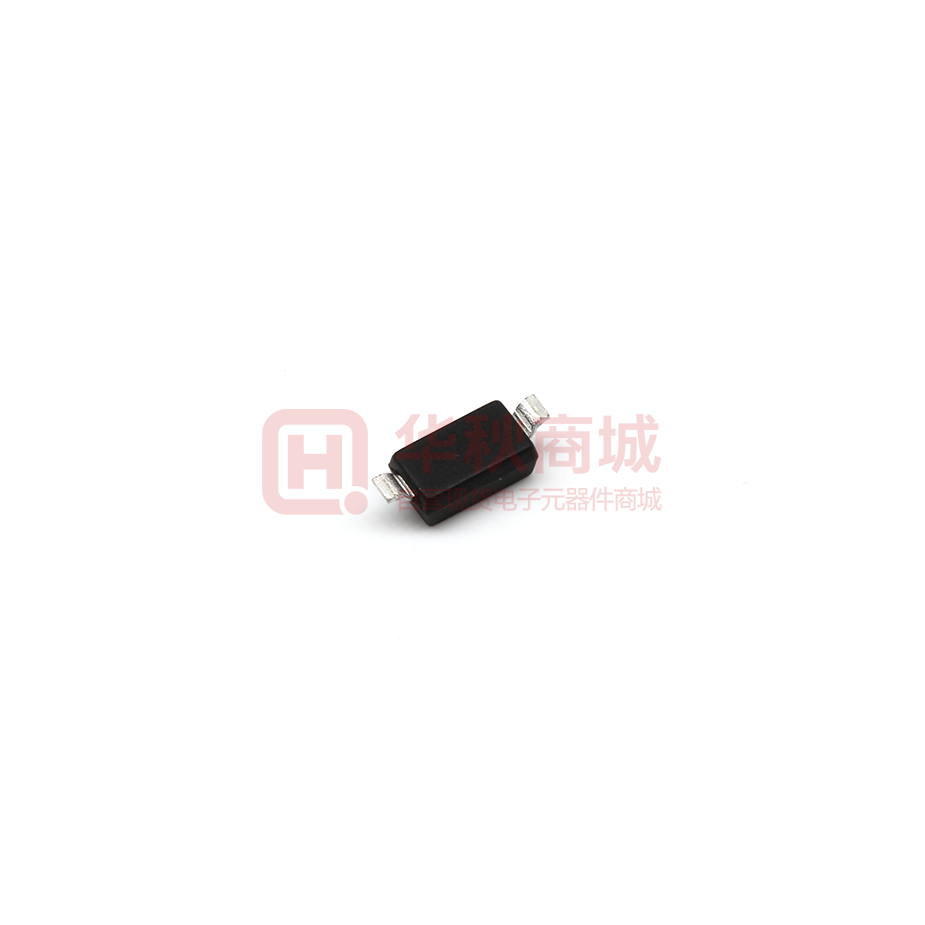

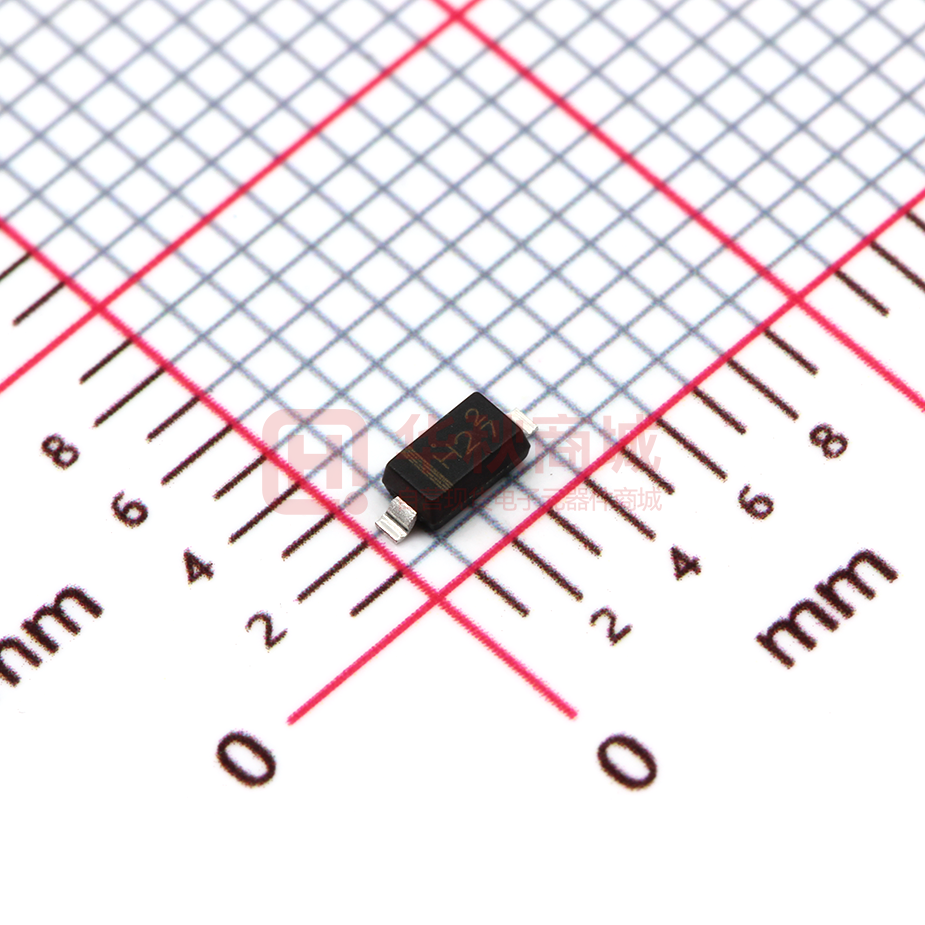

齐纳/稳压二极管 PANJIT MMSZ5242B_R1_00001
- 品 牌：PANJIT(强茂)
- 型 号： MMSZ5242B_R1_00001
- 商品编号： G4735374
- 封装规格： SOD-123
- 商品描述： 稳压二极管 Vz=12V 11.4~12.6V Izt=20mA P=500mW SDO123
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
安装类型 | SMT | |
封装/外壳 | SOD-123 | |
反向漏电流IR | 1μA | |
反向耐压VR | 9.1V | |
零件状态 | Active | |
工作温度 | -55℃~+150℃ | |
二极管配置 | 单路 | |
功率耗散（最大值） | 500mW | |
原始制造商 | PANJIT International Inc. | |
原产国家 | China Taiwan | |
长x宽/尺寸 | 2.80 x 1.80mm | |
高度 | 1.35mm | |
引脚数 | 2Pin | |
元件生命周期 | Active | |
标准稳压值 | 12V | |
最小稳压值 | 11.4V | |
最大稳压值 | 12.6V | |
Izt-测试电流 | 20mA | |
Zzt阻抗 | 30Ω | |
功率 | 500mW | |
| 查找近似商品 | ||
商品介绍
稳压二极管 Vz=12V 11.4~12.6V Izt=20mA P=500mW SDO123
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型
- 型号推荐
- 最新产品推荐
- 品牌分类
| Vishay品牌的齐纳/稳压二极管Vishay品牌的二极管ON品牌的齐纳/稳压二极管ON品牌的二极管JSCJ品牌的齐纳/稳压二极管JSCJ品牌的二极管ROHM品牌的齐纳/稳压二极管ROHM品牌的二极管ST品牌的齐纳/稳压二极管ST品牌的二极管NXP品牌的齐纳/稳压二极管NXP品牌的二极管 |
MMSZ5242B_R1_00001 由 PANJIT 设计生产,在 华秋商城 现货销售,并且可以通过 digikeychip1stop 等渠道进行代购。 MMSZ5242B_R1_00001 价格参考￥ 0.11561 。 PANJIT MMSZ5242B_R1_00001 封装/规格： SOD-123, 稳压二极管 Vz=12V 11.4~12.6V Izt=20mA P=500mW SDO123。你可以下载 MMSZ5242B_R1_00001 中文资料、引脚图、Datasheet数据手册功能说明书，资料中有 齐纳/稳压二极管 详细引脚图及功能的应用电路图电压和使用方法及教程
