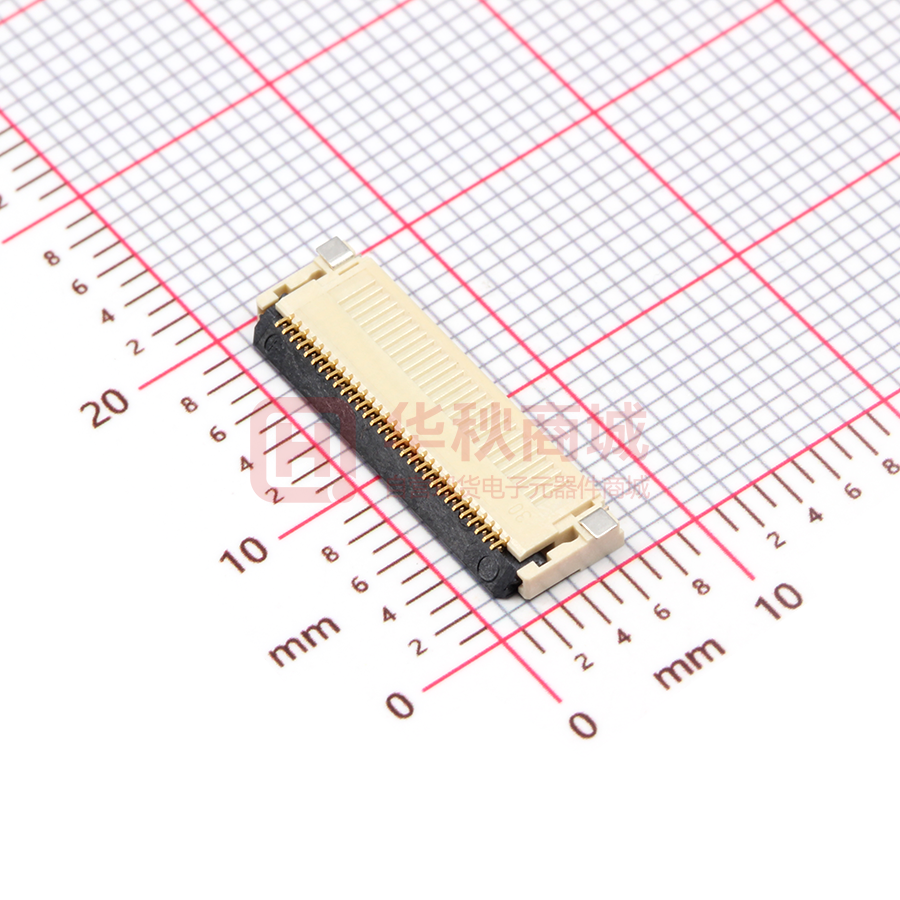

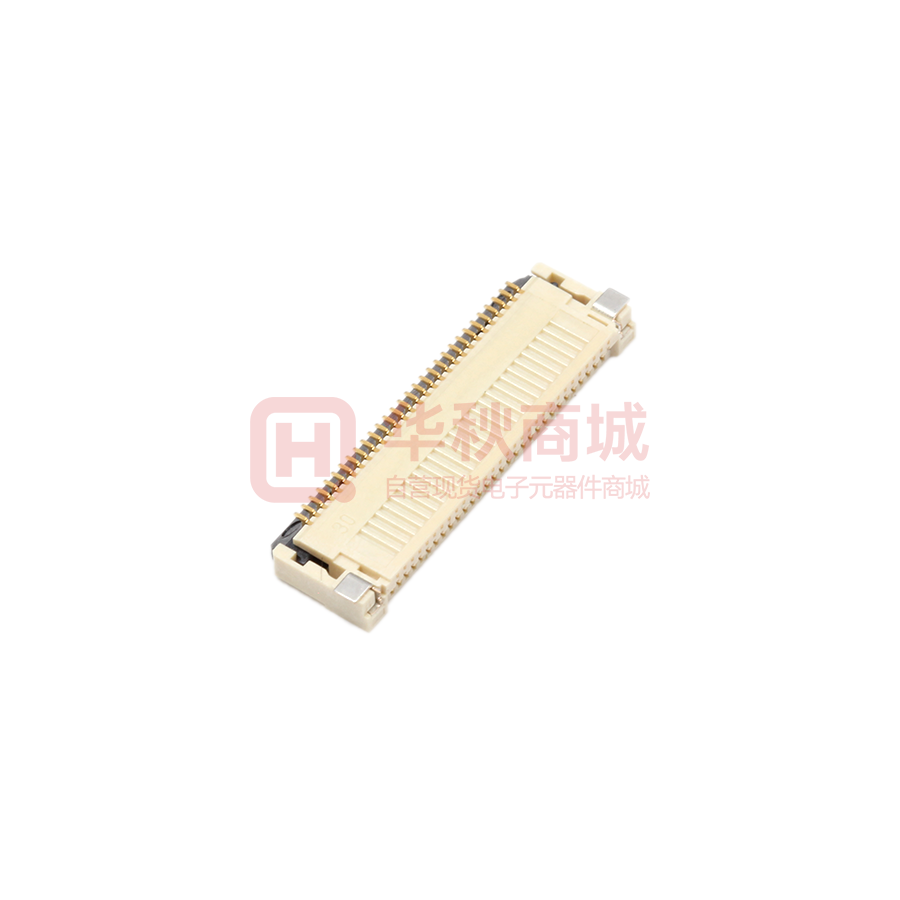

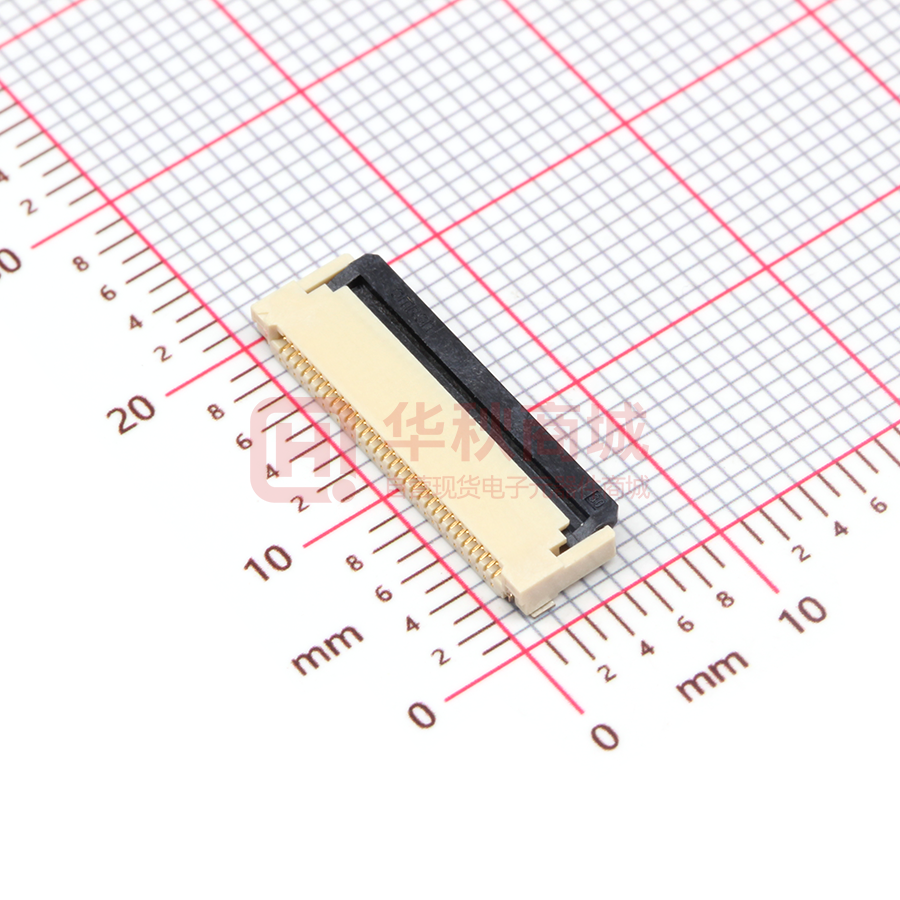

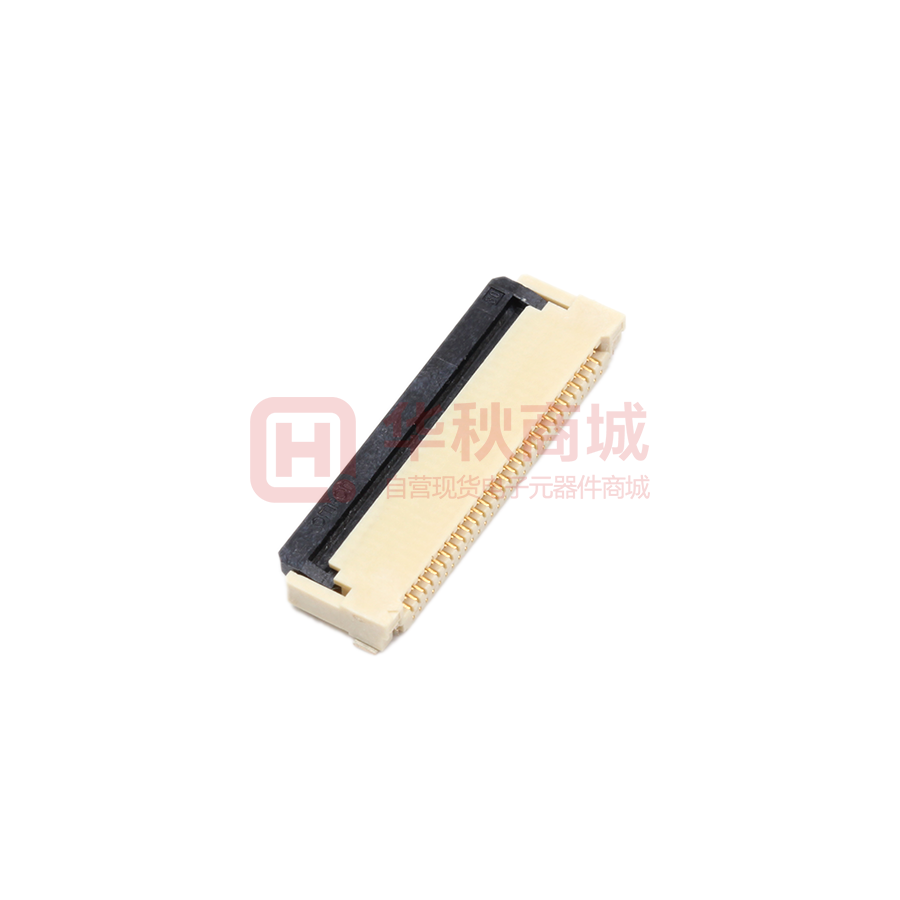

FPC/FFC连接器 Omron XF2M-3015-1A
- 品 牌：Omron(欧姆龙)
- 型 号： XF2M-3015-1A
- 商品编号： G3619536
- 封装规格： CONN_19.1X4.9MM_TM
- 商品描述： FPC/FFC 间距0.5mm 30Pin 翻盖式 H=2.1mm 上下接 卧贴
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
连接器类型 | 触头,上和下 | |
针脚数 | 30Pin | |
排数 | 单排 | |
触头类型 | 双侧触点/上下接 | |
安装类型 | SMT | |
端接 | 焊接 | |
触头镀层 | 金 | |
触头镀层厚度 | 0.15µm | |
工作温度 | -30℃~+85℃ | |
额定电流 | 500mA | |
颜色 | 天然 | |
触头材料 | 铜合金 | |
封装/外壳 | CONN_19.1X4.9MM_TM | |
额定电压 | 50V | |
是否无铅 | Yes | |
系列 | XF2M | |
零件状态 | 在售 | |
扁平柔性类型 | FPC,FFC | |
脚间距 | 0.50mm | |
锁定功能 | 旋转锁，背锁 | |
高度 | 3.20mm | |
应用 | Industrial | |
厚度 | 0.30mm | |
长x宽/尺寸 | 19.10 x 4.90mm | |
接触电阻 | 50mΩ | |
制动类型 | 翻盖式后扣 | |
接触点 | 双面接触 | |
原产国家 | Japan | |
认证信息 | RoHS | |
存储温度 | -30~+85℃ | |
元件生命周期 | Active | |
应用等级 | Industrial | |
| 查找近似商品 | ||
商品介绍
FPC/FFC 间距0.5mm 30Pin 翻盖式 H=2.1mm 上下接 卧贴
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型
- 型号推荐
- 最新产品推荐
- 品牌分类
| GUOCHAN品牌的FPC/FFC连接器GUOCHAN品牌的连接器Omron品牌的FPC/FFC连接器Omron品牌的连接器Molex品牌的FPC/FFC连接器Molex品牌的连接器HRS品牌的FPC/FFC连接器HRS品牌的连接器JST品牌的FPC/FFC连接器JST品牌的连接器TE品牌的FPC/FFC连接器TE品牌的连接器 |
XF2M-3015-1A 由 Omron 设计生产,在 华秋商城 现货销售,并且可以通过 digikeyrschip1stopcorestaffelement14 等渠道进行代购。 XF2M-3015-1A 价格参考￥ 1.988 。 Omron XF2M-3015-1A 封装/规格： CONN_19.1X4.9MM_TM, FPC/FFC 间距0.5mm 30Pin 翻盖式 H=2.1mm 上下接 卧贴。你可以下载 XF2M-3015-1A 中文资料、引脚图、Datasheet数据手册功能说明书，资料中有 FPC/FFC连接器 详细引脚图及功能的应用电路图电压和使用方法及教程
