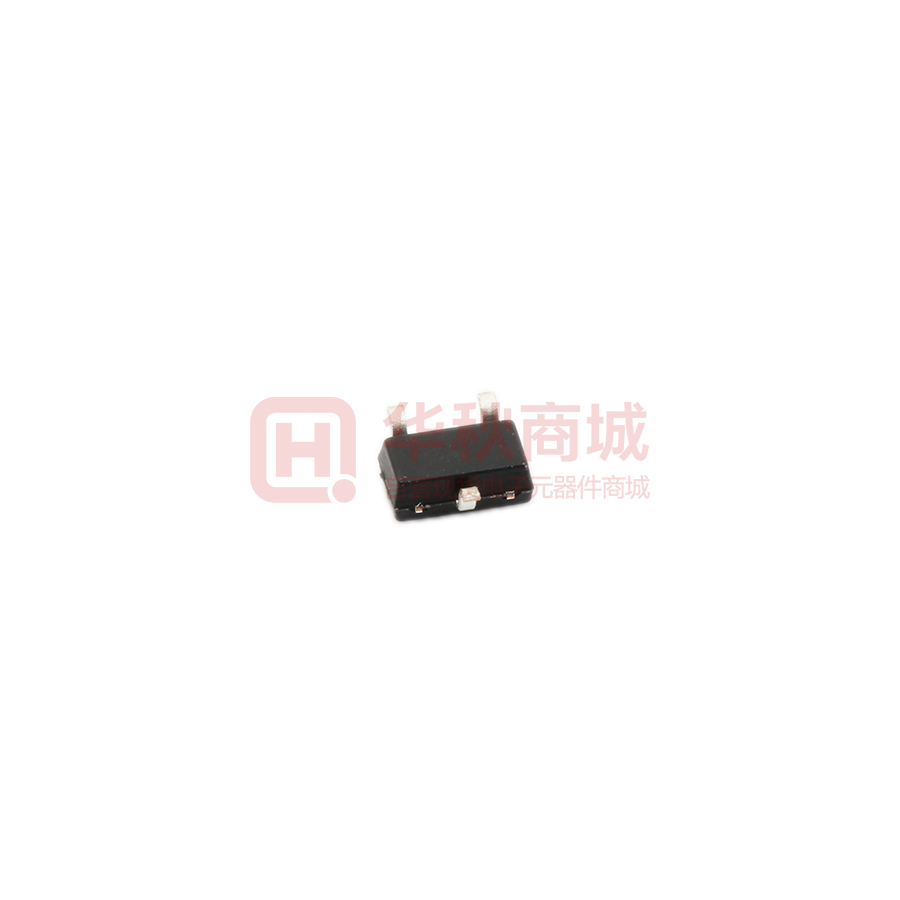

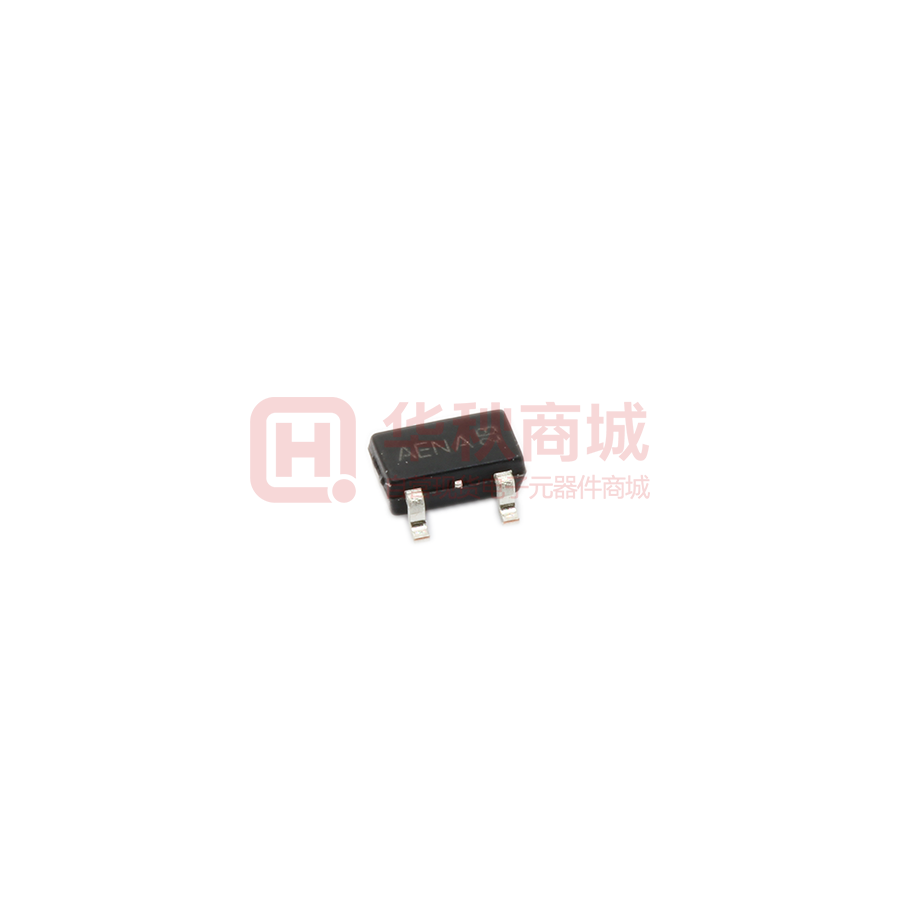

MOSFETs WINSOK WST2316A
- 品 牌：WINSOK(微硕)
- 型 号： WST2316A
- 商品编号： G4221930
- 封装规格： SOT-23
- 商品描述： MOS管 N-Channel VDS=20V VGS=±12V ID=5.5A RDS(ON)=32mΩ@4.5V SOT23-3
- 商品详情
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOT-23 | |
零件状态 | 在售 | |
是否无铅 | 无铅 / 符合限制有害物质指令(RoHS)规范要求 | |
晶体管类型 | N沟道 | |
安装类型 | SMT | |
工作温度 | -55℃~+150℃ | |
漏源电压(Vdss) | 20V | |
漏极电流 | 1µA | |
阈值电压 | 0.7V@250uA | |
栅极电荷(Qg) | 13nC | |
连续漏极电流 | 5.5A | |
配置 | 单路 | |
输入电容 | 1.045nF | |
类型 | 1个N沟道 | |
原始制造商 | Winsok power Semiconductor CO., LTD | |
原产国家 | China | |

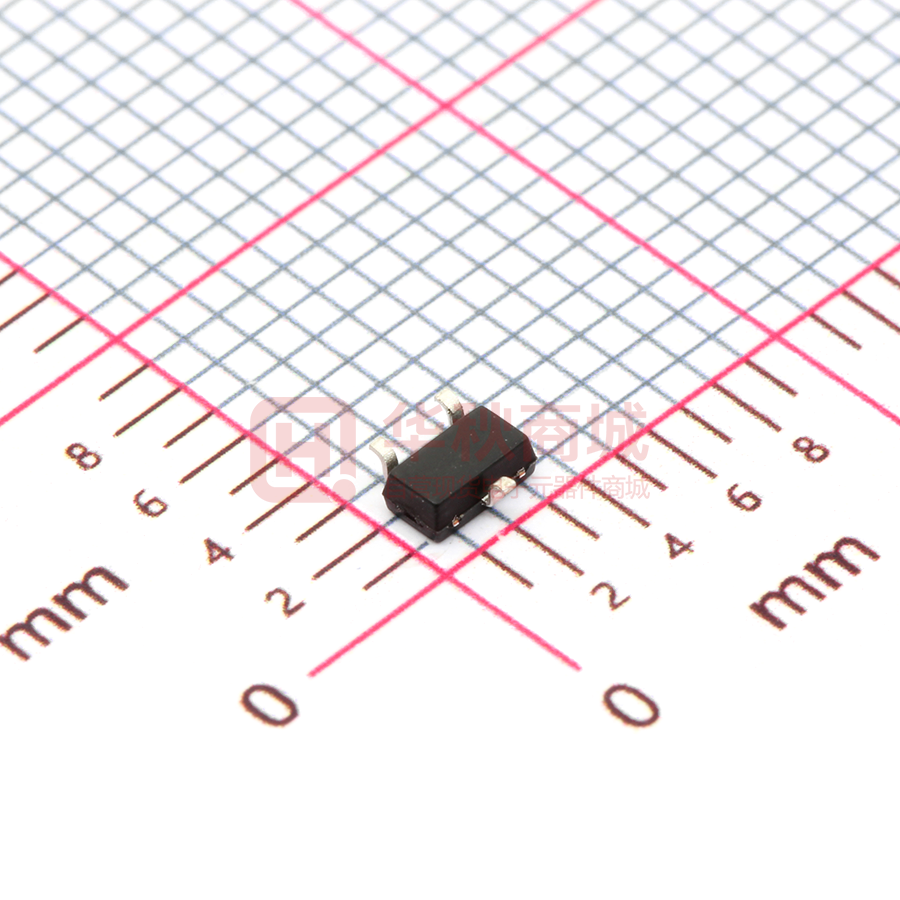

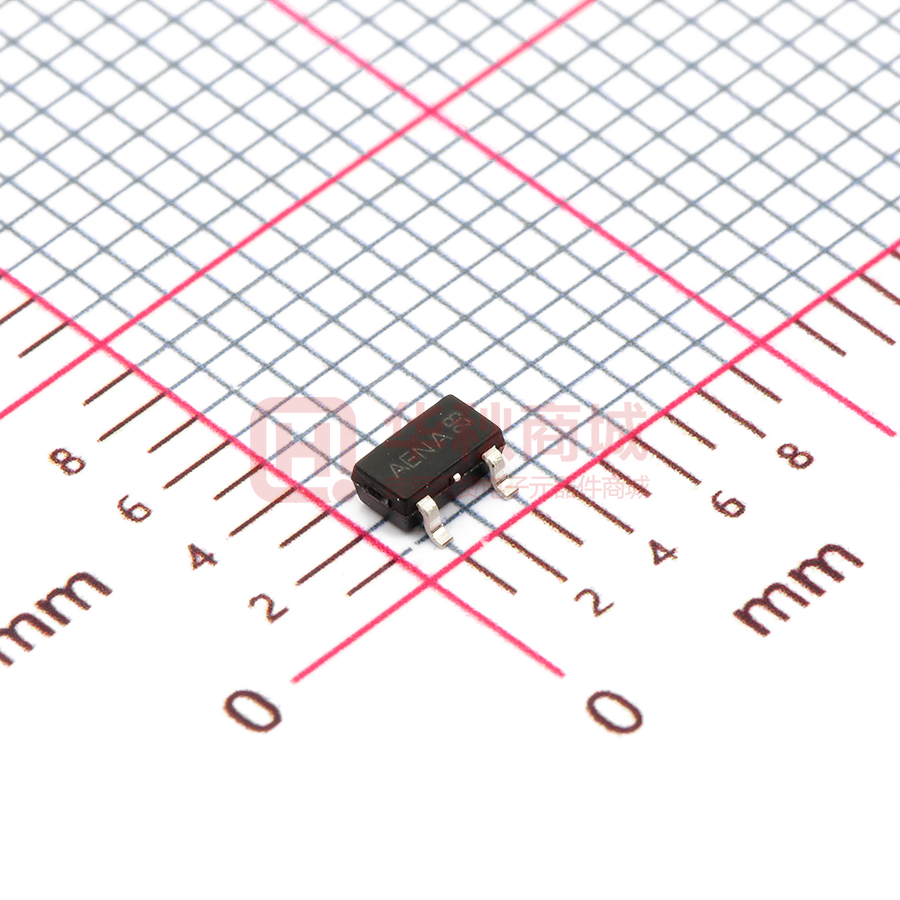

长x宽/尺寸 | 2.92 x 1.60mm | |
高度 | 1.25mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+150℃ | |
极性 | N-沟道 | |
击穿电压 | 20V | |
栅极源极击穿电压 | ±12V | |
反向传输电容Crss | 69pF | |
充电电量 | 9.5nC | |
额定功率 | 1.2W | |
功率耗散 | 1.2W | |
导通电阻(RDS(on)@Vgs,Id) | 26mΩ@4.5V,4A | |
| 查找近似商品 | ||
商品介绍
MOS管 N-Channel VDS=20V VGS=±12V ID=5.5A RDS(ON)=32mΩ@4.5V SOT23-3
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
