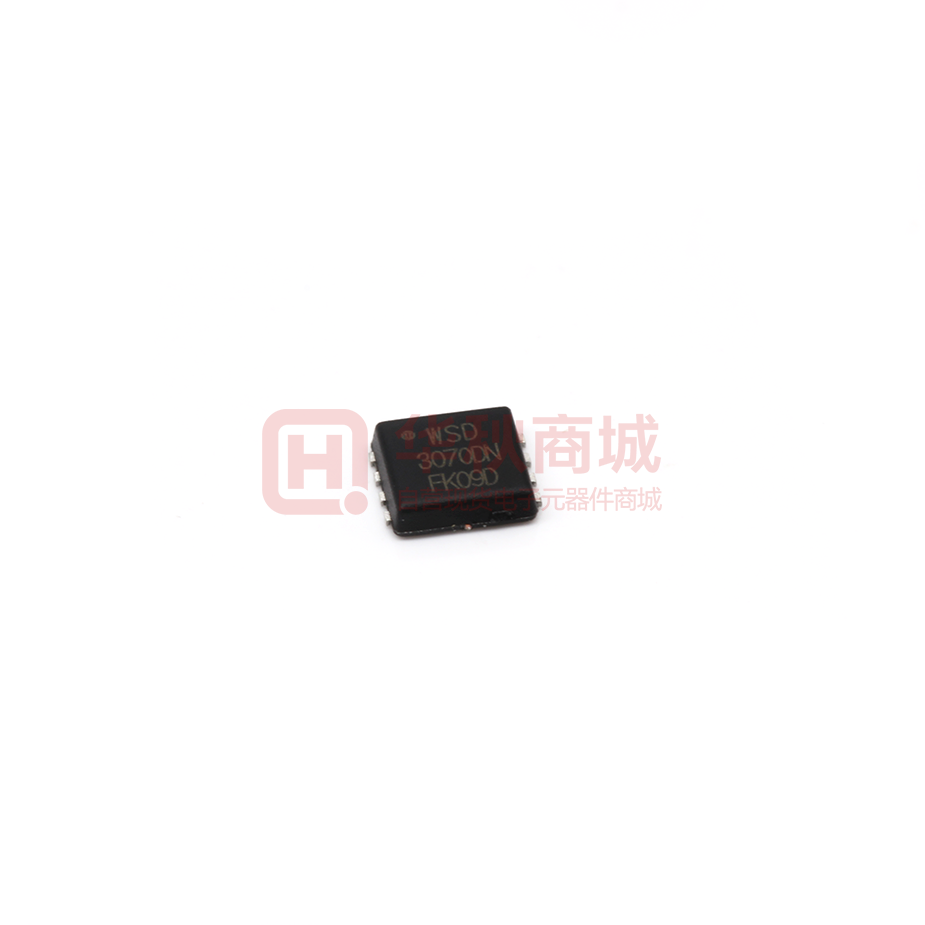

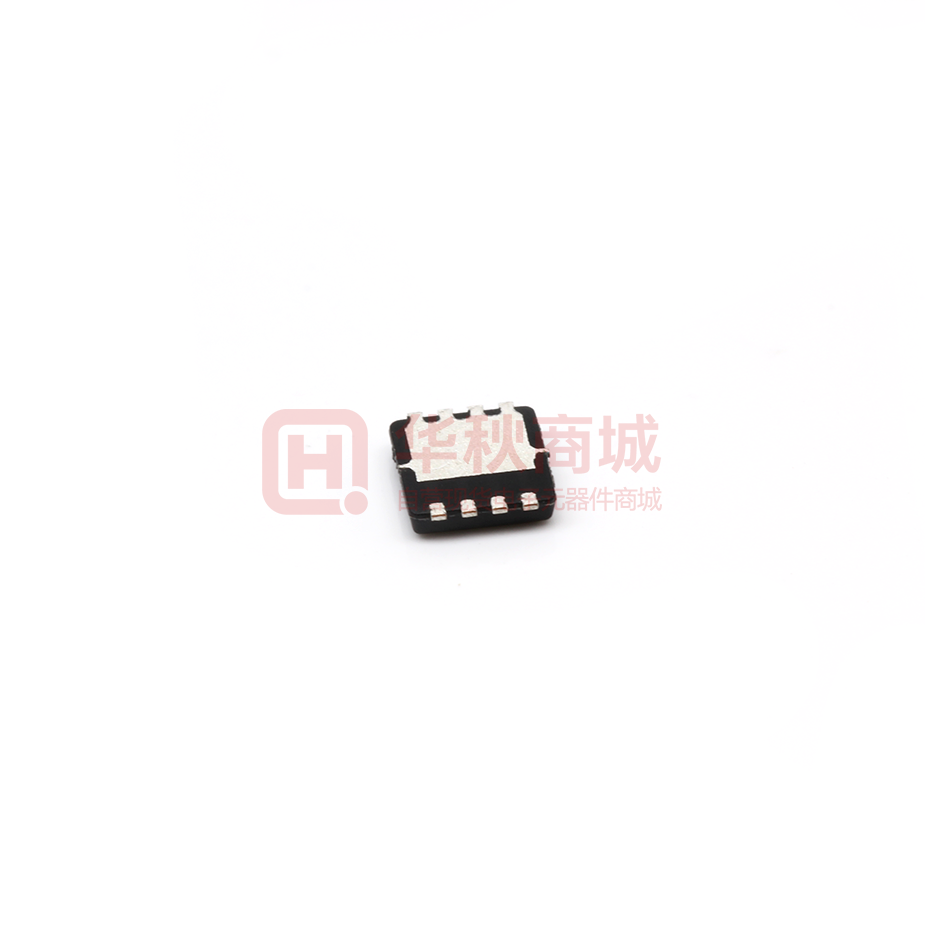

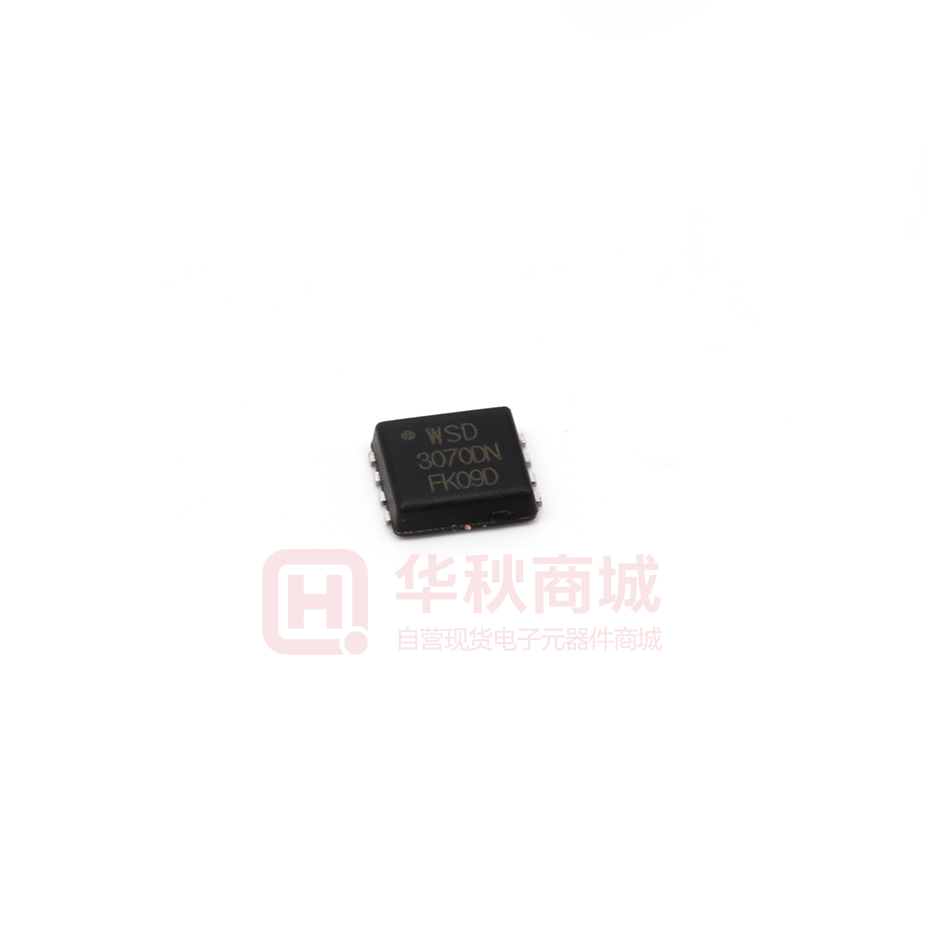

MOSFETs WINSOK WSD3070DN
- 品 牌：WINSOK(微硕)
- 型 号： WSD3070DN
- 商品编号： G4220479
- 封装规格： DFN8_3X3MM
- 商品描述： MOS管 N-Channel VDS=25V VGS=±12V ID=70A RDS(ON)=3.4mΩ@4.5V
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | DFN8_3X3MM | |
零件状态 | Active | |
晶体管类型 | N沟道 | |
安装类型 | SMT | |
工作温度 | -55℃~+150℃ | |
漏源电压(Vdss) | 25V | |
漏极电流 | 70A | |
不同 Id，Vgs时的 RdsOn（最大值） | 3.4mΩ | |
阈值电压 | 800mV@250µA | |
连续漏极电流 | 70A | |
配置 | 单路 | |
输入电容 | 4.92nF | |
类型 | 1个N沟道 | |
原始制造商 | Winsok power Semiconductor CO., LTD | |
原产国家 | China | |

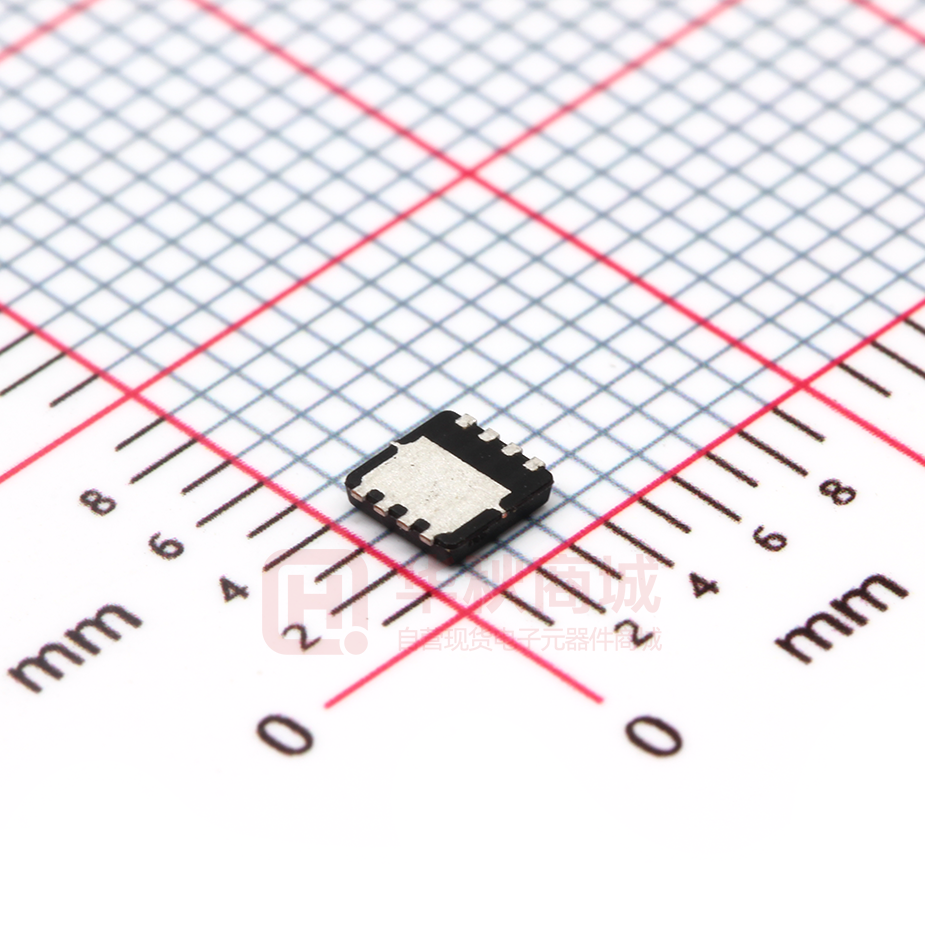

长x宽/尺寸 | 3.30 x 3.30mm | |
高度 | 1.00mm | |
引脚数 | 8Pin | |
存储温度 | -55℃~+150℃ | |
元件生命周期 | Active | |
极性 | N-沟道 | |
击穿电压 | 25V | |
栅极源极击穿电压 | ±12V | |
反向传输电容Crss | 350pF | |
充电电量 | 96nC | |
额定功率 | 62.5W | |
功率耗散 | 62.5W | |
导通电阻(RDS(on)@Vgs,Id) | 3.4mΩ@4.5V,20A | |
| 查找近似商品 | ||
商品介绍
MOS管 N-Channel VDS=25V VGS=±12V ID=70A RDS(ON)=3.4mΩ@4.5V
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
