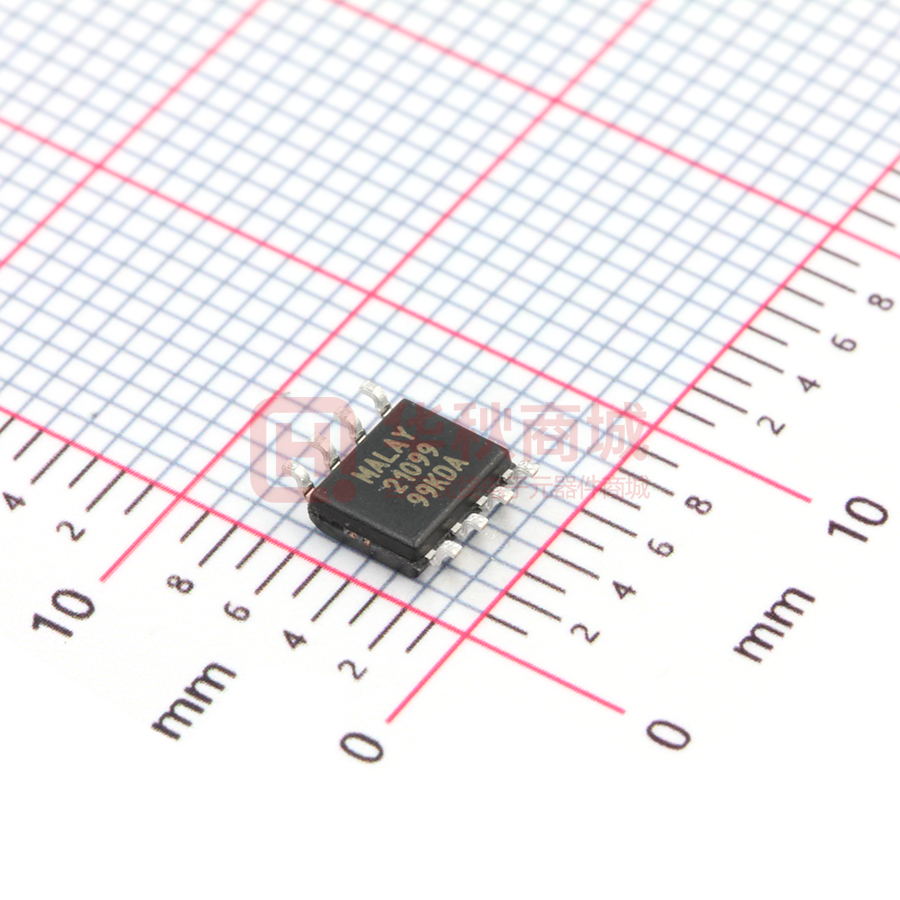

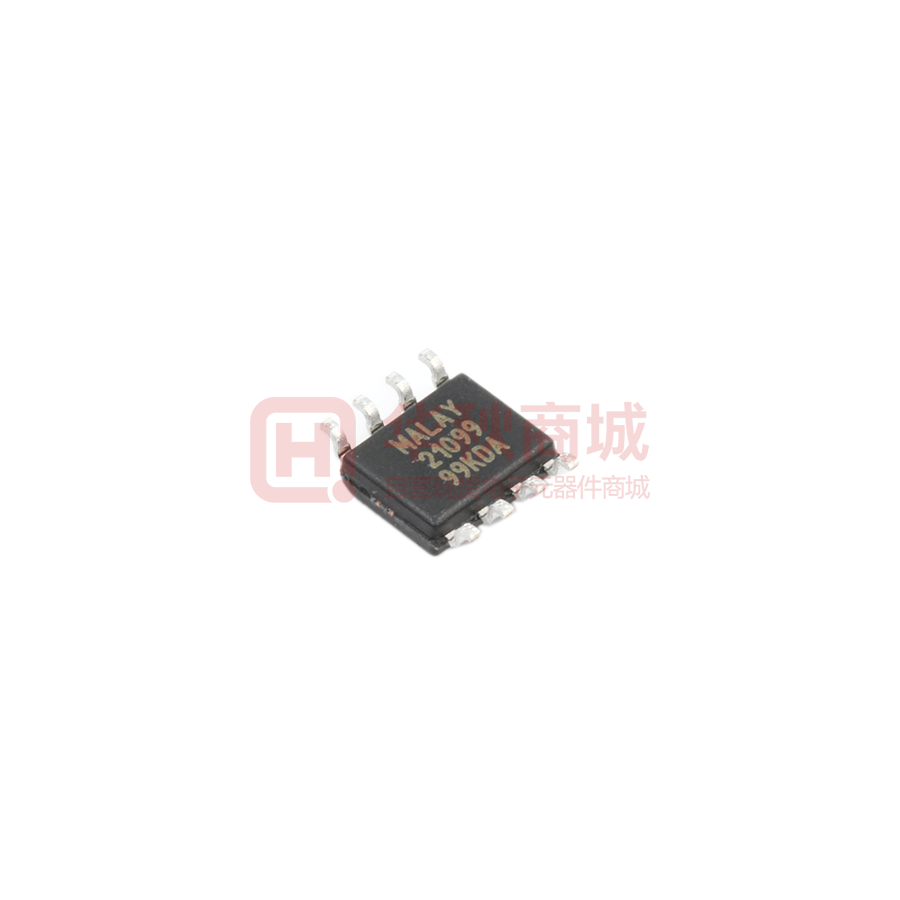

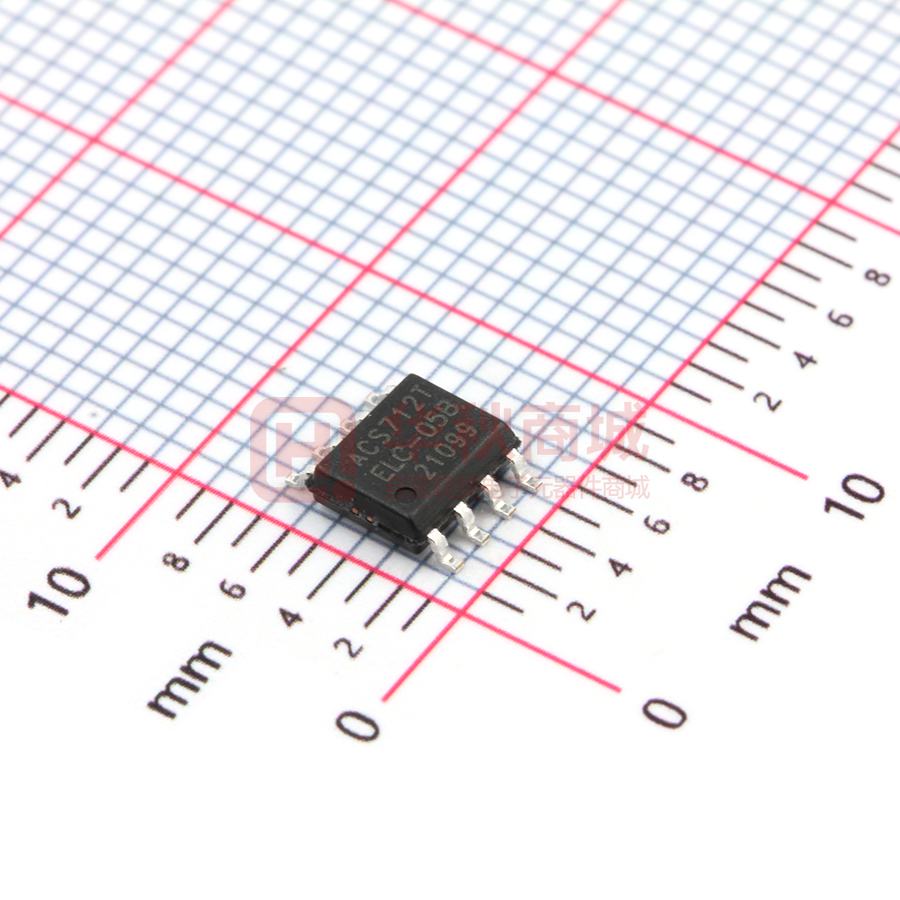

霍尔电流传感器 Allegro ACS712ELCTR-05B-T
- 品 牌：Allegro(埃戈罗)
- 型 号： ACS712ELCTR-05B-T
- 商品编号： G0077934
- 封装规格： SOICN-8_4.9X3.9MM
- 商品描述： 霍尔电流传感器 SOIC-8 4.5~5.5V Hall Effect, Open Loop
EDA模型
查看详情
原理图符号
封装
3D模型
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOICN-8_4.9X3.9MM | |
零件状态 | 活跃的 | |
系列 | ACS712 | |
湿气敏感性等级 (MSL) | 2（1 年） | |
是否无铅 | Yes | |
电压-电源 | 4.5V~5.5V | |
电流-电源 | 13mA | |
工作温度 | -40℃~+85℃ | |
灵敏度 | 185mV/A | |
频率 | DC80kHz | |
线性度 | ±1.5% | |
精度 | ±1.5% | |
输出 | 比率，电压 | |
通道数 | 1 | |
电流-检测 | 5A | |
传感器类型 | 霍尔效应，开环 | |
用于测量 | 交流/直流 | |
响应时间 | 5µs | |
极化 | 双向 | |
安装类型 | SMT | |
输出类型 | 比率，电压 | |
高度 | 1.75mm | |
长x宽/尺寸 | 4.90 x 3.90mm | |
等级 | Consumer | |
原始制造商 | Allegro MicroSystems, Inc. | |
原产国家 | America | |
认证信息 | rohs | |
引脚数 | 8Pin | |
存储温度 | -65℃~+170℃ | |
元件生命周期 | Active | |
电流测量范围 | 5A | |
| 查找近似商品 | ||
商品介绍
霍尔电流传感器 SOIC-8 4.5~5.5V Hall Effect, Open Loop
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型
- 型号推荐
- 最新产品推荐
- 品牌分类
| KINGSTATE品牌的传感器Magn Tek品牌的传感器TI品牌的温度传感器TI品牌的传感器Omron品牌的温度传感器Omron品牌的传感器Sensirion品牌的温度传感器Sensirion品牌的传感器Littelfuse品牌的温度传感器Littelfuse品牌的传感器Maxim品牌的温度传感器Maxim品牌的传感器 |
ACS712ELCTR-05B-T 由 Allegro 设计生产,在 华秋商城 现货销售,并且可以通过 digikeyrochesterarrowtme 等渠道进行代购。 ACS712ELCTR-05B-T 价格参考￥ 6.40081 。 Allegro ACS712ELCTR-05B-T 封装/规格： SOICN-8_4.9X3.9MM, 霍尔电流传感器 SOIC-8 4.5~5.5V Hall Effect, Open Loop。你可以下载 ACS712ELCTR-05B-T 中文资料、引脚图、Datasheet数据手册功能说明书，资料中有 霍尔电流传感器 详细引脚图及功能的应用电路图电压和使用方法及教程
