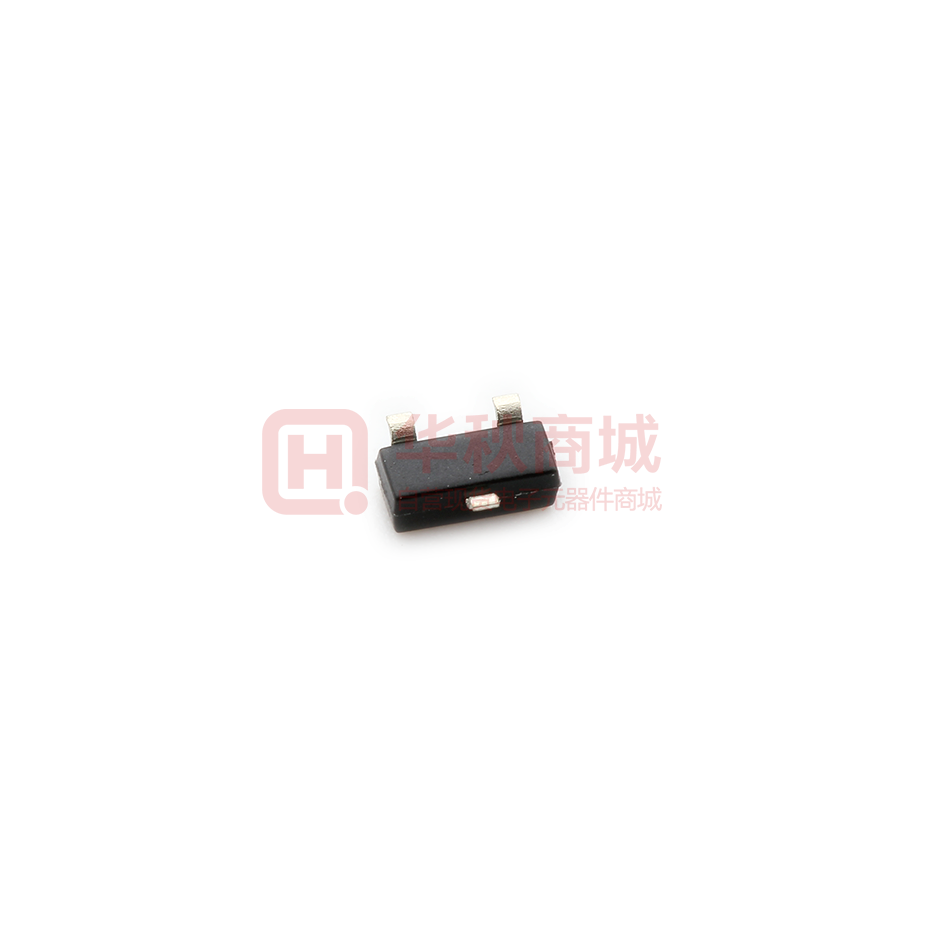

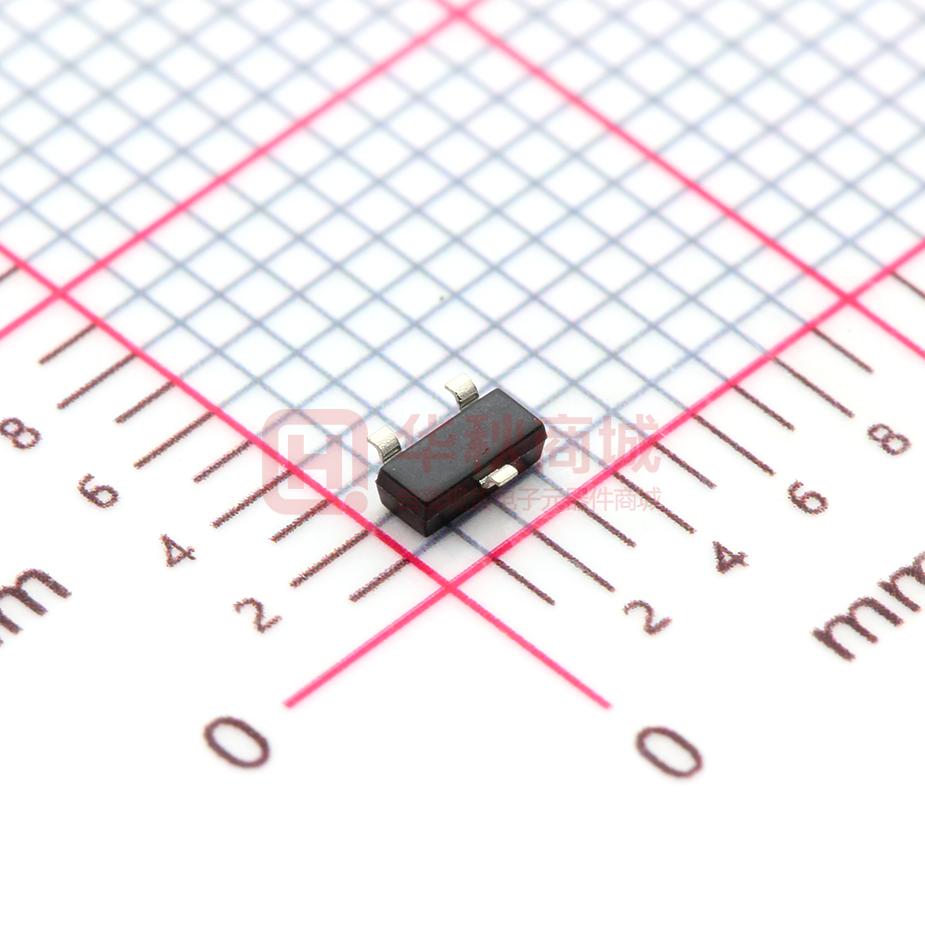

肖特基二极管 DIODES BAT54-7-F 替代
- 品 牌：DIODES(美台)
- 型 号： BAT54-7-F
- 商品编号： DS0001843
- 封装规格： SOT-23
- 商品描述： 肖特基二极管 30V 2.90 x 1.30mm SMT SOT23 200mA
EDA模型
查看详情
原理图符号
封装
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
是否无铅 | No | |
安装类型 | SMT | |
封装/外壳 | SOT-23 | |
反向漏电流IR | 2µA | |
反向恢复时间(trr) | 5ns | |
正向压降VF | 800mV | |
平均整流电流 | 200mA | |
反向耐压VR | 30V | |
二极管类型 | - | |
零件状态 | Active | |
系列 | - | |
湿气敏感性等级 (MSL) | 1（无限） | |
工作温度 | -65℃~+150℃ | |
二极管配置 | 单路 | |
总电容C | 10pF | |
反向峰值电压（最大值） | 30V | |
功率耗散（最大值） | 200mW | |
应用 | 通用 | |
原始制造商 | Diodes Incorporated | |
原产国家 | America | |
认证信息 | RoHS, AEC-Q101 | |
长x宽/尺寸 | 2.90 x 1.30mm | |
高度 | 1.03mm | |
引脚数 | 3Pin | |
存储温度 | -65~+150℃ | |
元件生命周期 | Active | |
Ifsm - 正向浪涌峰值电流 | 600mA | |
正向压降VF Max | 800mV | |
| 查找近似商品 | ||
商品介绍
肖特基二极管 30V 2.90 x 1.30mm SMT SOT23 200mA
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型
近似替代型号（ 推荐替代型号供参考，请核对商品参数后再下单 ）
| 图片 | 型号/品牌 | 描述 | 技术文档 | 库存 | 参考价格 | 对比 | 操作 |
|---|---|---|---|---|---|---|---|
 | 型号：BAT54-7-F 品牌：DIODES(美台) | 肖特基二极管 肖特基二极管 DIODES BAT54-7-F | 数据手册 | 0（1起订） | ¥0.08376 ▼ 数量国内含税 10 +￥0.08376 50 +￥0.07743 200 +￥0.07215 600 +￥0.06686 1500 +￥0.06264 3000 +￥0.06000 | 当前型号 | 加入购物车 |
 | PIN to PIN | 直插铝电解电容 | 数据手册 | 0（20起订） | ¥1.48780 ▼ 数量国内含税 5 +￥1.48780 20 +￥1.35880 100 +￥1.22980 500 +￥1.10080 1000 +￥1.04060 2000 +￥0.99760 | BAT54-7-F(DIODES)和25YXF1000MFFC12.5X20(RUBYCON)的区别 |
