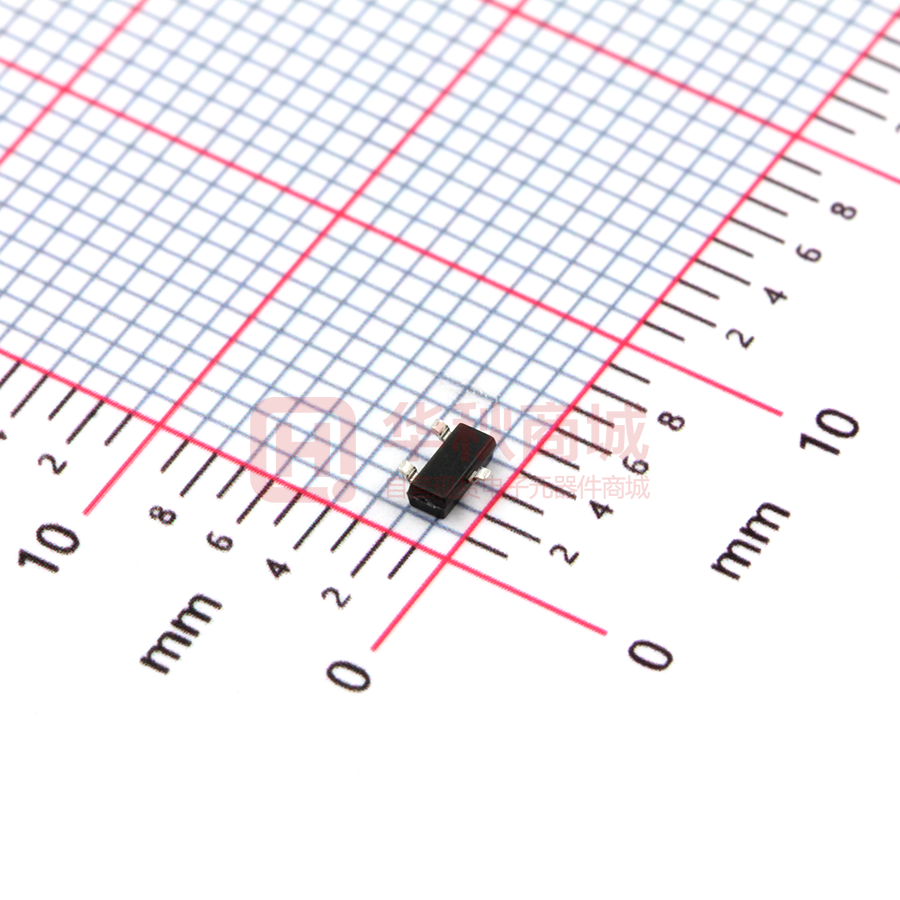

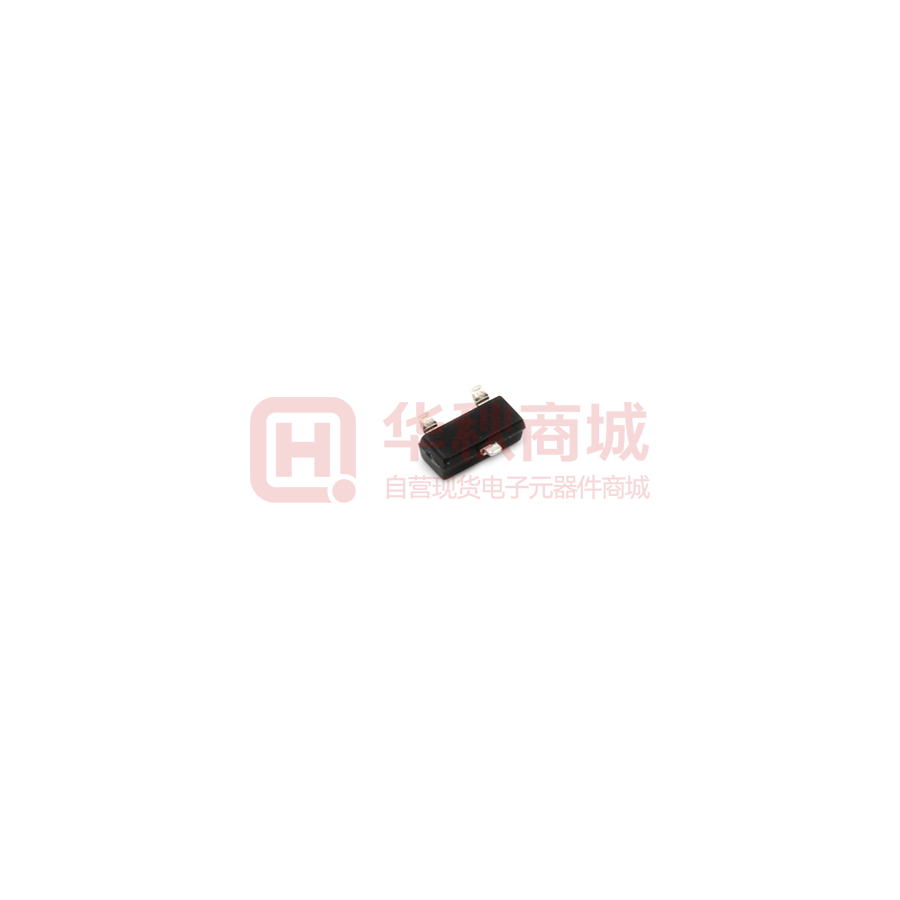

肖特基二极管 DIODES BAT54S-7-F 替代
- 品 牌：DIODES(美台)
- 型 号： BAT54S-7-F
- 商品编号： G0019310
- 封装规格： SOT-23
- 商品描述： 直流反向耐压(Vr)：30V 平均整流电流(Io)：200mA 正向压降(Vf)：800mV@100mA
- 商品详情
- EDA模型
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
是否无铅 | No | |
安装类型 | SMT | |
封装/外壳 | SOT-23 | |
反向漏电流IR | 2µA | |
反向恢复时间(trr) | 5ns | |
正向压降VF | 800mV | |
平均整流电流 | 200mA | |
反向耐压VR | 30V | |
二极管类型 | 肖特基 | |
零件状态 | Active | |
湿气敏感性等级 (MSL) | 1（无限） | |
工作温度 | -65℃~+150℃ | |
二极管配置 | 1对串联式 | |
总电容C | 10pF | |
反向峰值电压（最大值） | 30V | |
功率耗散（最大值） | 200mW | |
应用 | 通用 | |
原始制造商 | Diodes Incorporated | |
原产国家 | America | |
认证信息 | RoHS, AEC-Q101 | |
长x宽/尺寸 | 2.90 x 1.30mm | |
高度 | 1.05mm | |
引脚数 | 3Pin | |
存储温度 | -65~+150℃ | |
元件生命周期 | Active | |
Ifsm - 正向浪涌峰值电流 | 600mA | |
正向压降VF Max | 800mV | |
| 查找近似商品 | ||
商品介绍
标准包装
下载EDA模型
近似替代型号（ 推荐替代型号供参考，请核对商品参数后再下单 ）
| 图片 | 型号/品牌 | 描述 | 技术文档 | 库存 | 参考价格 | 对比 | 操作 |
|---|---|---|---|---|---|---|---|
 | 型号：BAT54S-7-F 品牌：DIODES(美台) | 肖特基二极管 肖特基二极管 DIODES BAT54S-7-F | 数据手册 | 5636（1起订） | ¥0.15000 ▼ 数量国内含税 1 +￥0.15000 100 +￥0.12000 500 +￥0.10500 1000 +￥0.09500 3000 +￥0.09000 6000 +￥0.07900 | 当前型号 | 加入购物车 |
 | PIN to PIN | 肖特基二极管 | 数据手册 | 15668（200起订） | ¥0.11625 ▼ 数量国内含税 20 +￥0.11625 200 +￥0.10875 500 +￥0.10125 1000 +￥0.09375 3000 +￥0.09000 6000 +￥0.08475 | BAT54S-7-F(DIODES)和BAT54SLT1G(ON)的区别 | |
 | PIN to PIN | 肖特基二极管 | 数据手册 | 0（10起订） | ¥0.31490 ▼ 数量国内含税 1 +￥0.31490 10 +￥0.28464 30 +￥0.26447 100 +￥0.23421 500 +￥0.22009 1000 +￥0.21000 | BAT54S-7-F(DIODES)和BAT54S-E3-08(Vishay)的区别 | |
 | PIN to PIN | 肖特基二极管 | 数据手册 | 0（20起订） | ¥0.07175 ▼ 数量国内含税 5 +￥0.07175 20 +￥0.06553 100 +￥0.05931 500 +￥0.05309 1000 +￥0.05018 2000 +￥0.04811 | BAT54S-7-F(DIODES)和BAT54S(Nexperia)的区别 | |
 | PIN to PIN | 肖特基二极管 | 数据手册 | 70（100起订） | ¥0.15435 ▼ 数量国内含税 1 +￥0.15435 100 +￥0.14406 300 +￥0.13377 500 +￥0.12348 2000 +￥0.11833 5000 +￥0.11525 | BAT54S-7-F(DIODES)和BAT54S-TP(MCC)的区别 | |
 | PIN to PIN | 肖特基二极管 | --- | 2660（50起订） | ¥0.40976 ▼ 数量国内含税 5 +￥0.40976 50 +￥0.34506 150 +￥0.31266 500 +￥0.28836 2500 +￥0.26892 | BAT54S-7-F(DIODES)和BAT54S-HE3-18(Vishay)的区别 |
点击展开
- 型号推荐
- 最新产品推荐
- 品牌分类
| ST品牌的肖特基二极管ST品牌的二极管JSCJ品牌的肖特基二极管JSCJ品牌的二极管TC品牌的肖特基二极管TC品牌的二极管GOOD-ARK品牌的肖特基二极管GOOD-ARK品牌的二极管Nexperia品牌的肖特基二极管Nexperia品牌的二极管ROHM品牌的肖特基二极管ROHM品牌的二极管 |
BAT54S-7-F 由 DIODES 设计生产,在 华秋商城 现货销售,并且可以通过 future 等渠道进行代购。 BAT54S-7-F 价格参考￥ 0.15 。 DIODES BAT54S-7-F 封装/规格： SOT-23, 直流反向耐压(Vr)：30V 平均整流电流(Io)：200mA 正向压降(Vf)：800mV@100mA。你可以下载 BAT54S-7-F 中文资料、引脚图、Datasheet数据手册功能说明书，资料中有 肖特基二极管 详细引脚图及功能的应用电路图电压和使用方法及教程
