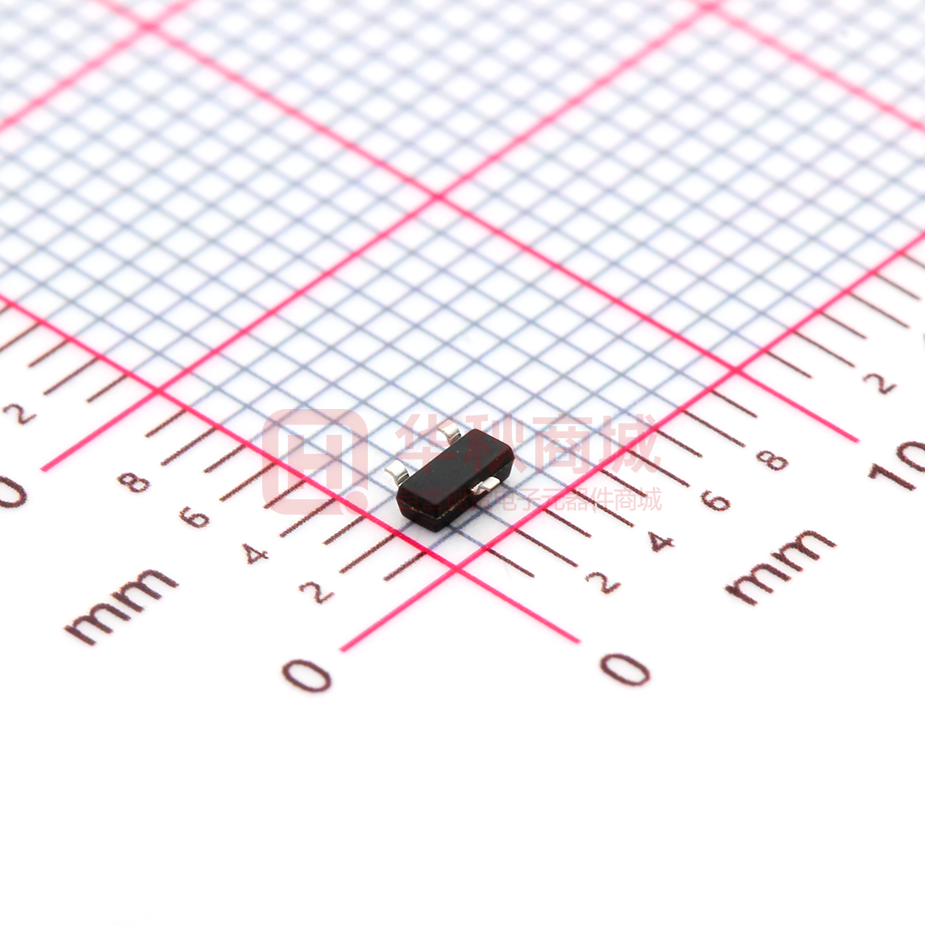

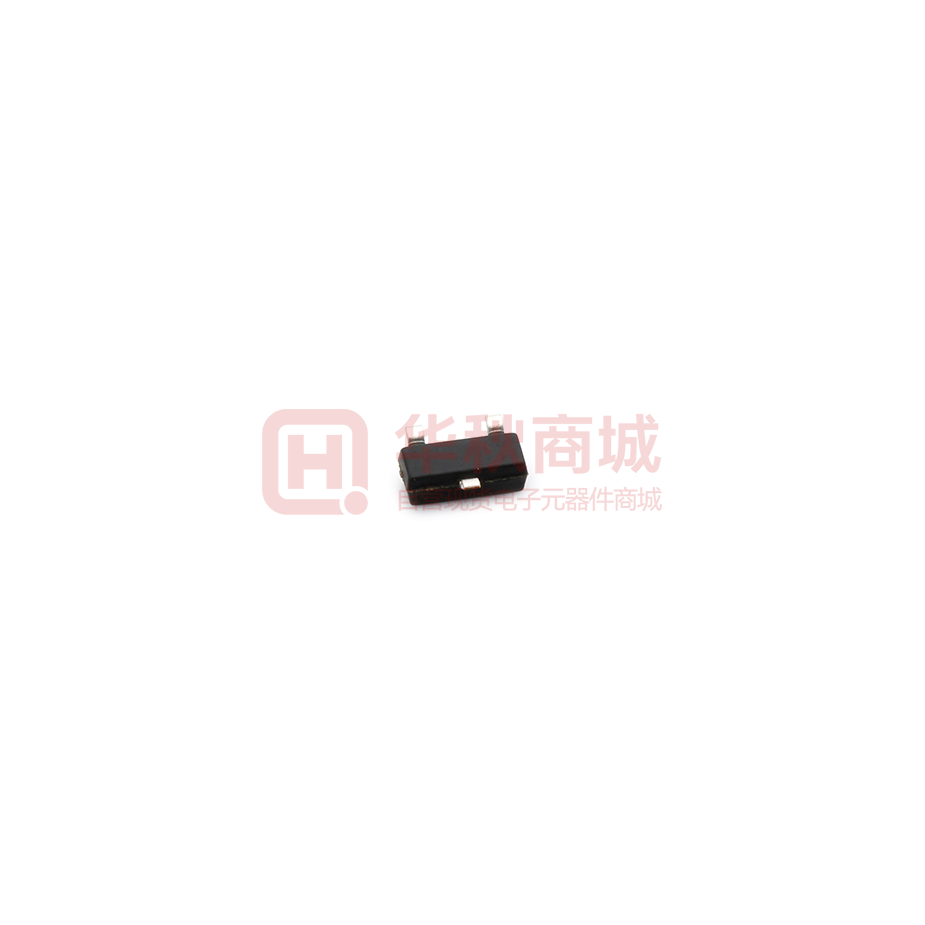

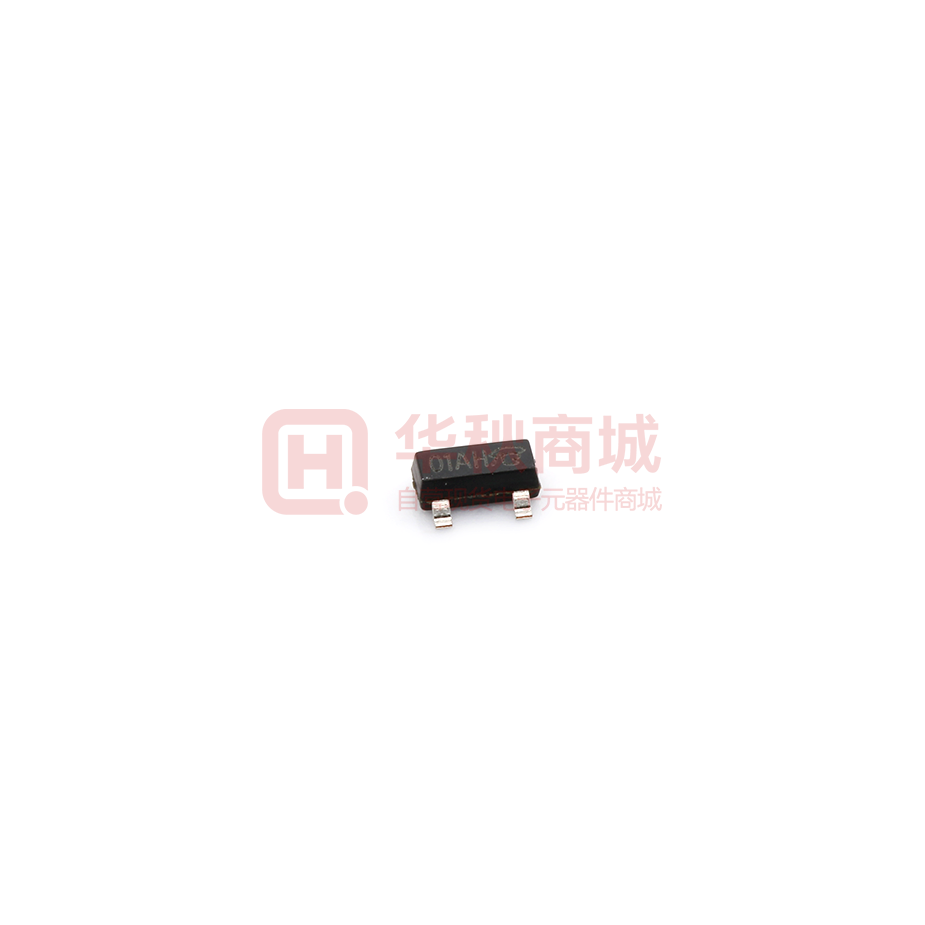

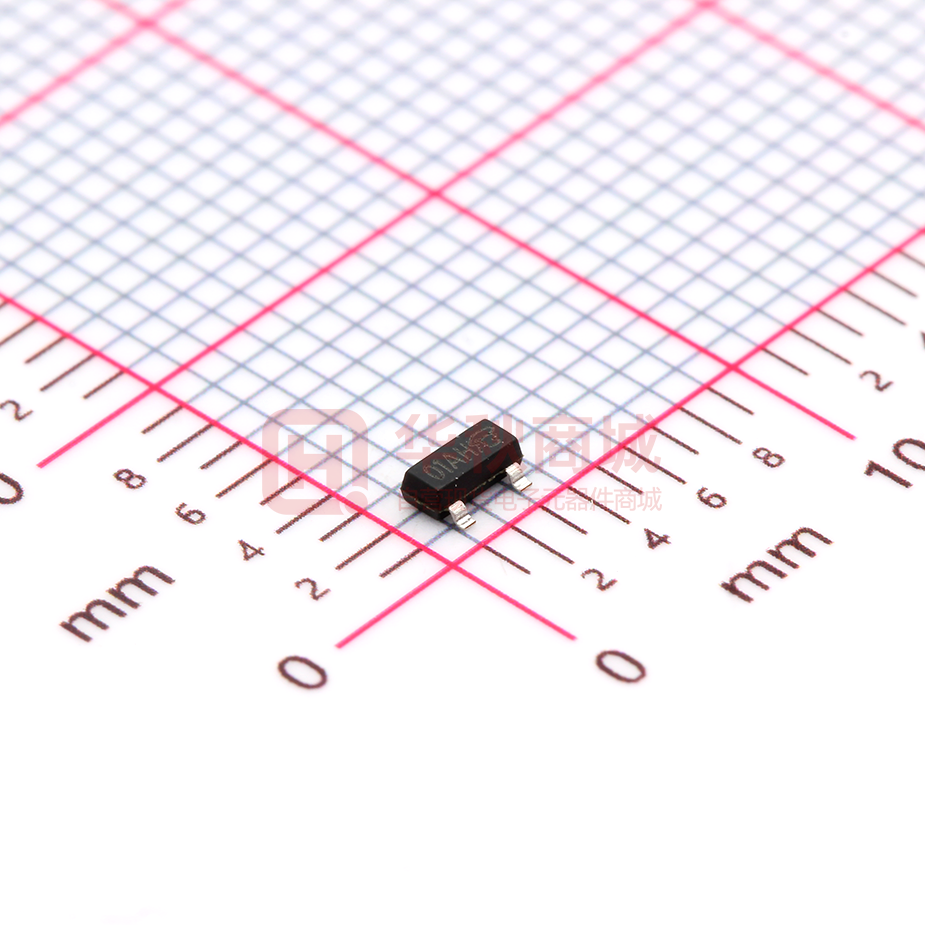

MOSFETs VBsemi APM2301AC 替代
4小时发货
- 品 牌：VBsemi(微碧)
- 型 号： APM2301AC
- 商品编号： DS0142191
- 封装规格： SOT-23
- 商品描述： MOS管 P-Channel VDS=20V VGS=±12V ID=4.5A RDS(ON)=43mΩ@4.5V SOT23
- 商品详情
- PDF数据手册
- 技术文档
- 相关问答
产品分类 | ||
封装/外壳 | SOT-23 | |
零件状态 | Active | |
是否无铅 | Yes | |
晶体管类型 | MOSFET | |
安装类型 | SMT | |
工作温度 | -55℃~+150℃(TJ) | |
漏源电压(Vdss) | 20V | |
不同 Id，Vgs时的 RdsOn（最大值） | 43mΩ | |
阈值电压 | 1.5V@250µA | |
栅极电荷(Qg) | 10nC | |
连续漏极电流 | 4.5A | |
配置 | 单路 | |
输入电容 | 835pF | |
原始制造商 | VBsemi Electronics Co. Ltd | |
原产国家 | China Taiwan | |
长x宽/尺寸 | 3.04 x 1.40mm | |
高度 | 1.12mm | |
引脚数 | 3Pin | |
存储温度 | -55℃~+150℃ | |
极性 | P-沟道 | |
击穿电压 | 20V | |
栅极源极击穿电压 | ±12V | |
反向传输电容Crss | 155pF | |
充电电量 | 10nC | |
功率耗散 | 1.25W | |
| 查找近似商品 | ||
商品介绍
MOS管 P-Channel VDS=20V VGS=±12V ID=4.5A RDS(ON)=43mΩ@4.5V SOT23
标准包装
标准包装是从制造商/代理商处获得的最小包装规格。所以最小订货量可能会小于制造商的标准包装的数量。当产品分解成较小数量时，包装类型（即卷、管、盘）可能会发生变化，以实际包装交货为准。
下载EDA模型
近似替代型号（ 推荐替代型号供参考，请核对商品参数后再下单 ）
| 图片 | 型号/品牌 | 描述 | 技术文档 | 库存 | 参考价格 | 对比 | 操作 |
|---|---|---|---|---|---|---|---|
 | 型号：APM2301AC 品牌：VBsemi(微碧) | MOSFETs MOSFETs VBsemi APM2301AC | 数据手册 | 31（1起订） | ¥0.21721 ▼ 数量国内含税 1 +￥0.21721 | 当前型号 | 加入购物车 |
 | PIN to PIN | 贴片电容（MLCC） | 数据手册 | 618（500起订） | ¥0.01223 ▼ 数量国内含税 50 +￥0.01223 500 +￥0.01110 5000 +￥0.00960 30000 +￥0.00923 90000 +￥0.00885 | APM2301AC(VBsemi)和CC0603KRX7R8BB392(Yageo)的区别 |
